规格
| 传感器特性 | |
|---|---|
| 传感器型号 | onsemi AR0521 CMOS |
| 快门类型 | 带全局复位的滚动快门 |
| 靶面尺寸 | 7.13 mm (Type 1/2.5″) |
| 分辨率 | 2592 x 1944 px, 5.0 MP |
| 像元尺寸 | 2.2 µm (H) x 2.2 µm (V) |
| 帧率* | 22 FPS (24 FPS) @ 5 MP |
| 物理特性 | |
|---|---|
| 尺寸 | 29 x 29 x 45 mm |

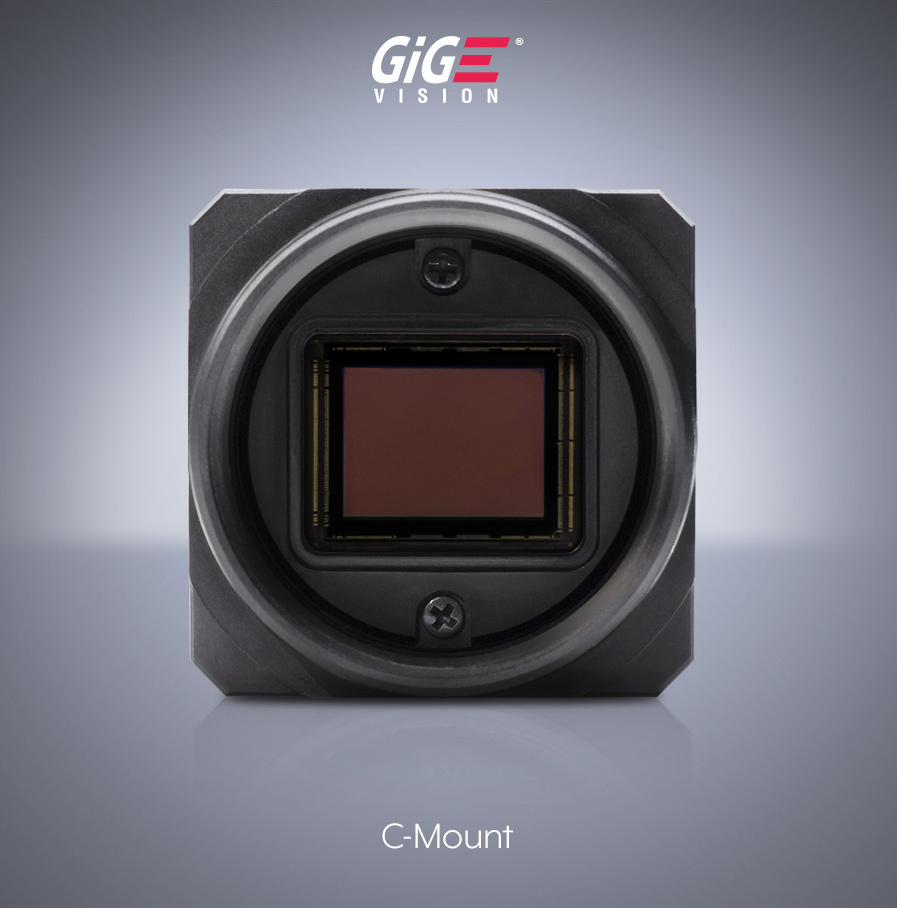

| 镜头接口 | C-Mount |
| 重量 | 67 g |
| 防护等级 | IP67 （要实现 IP67 防护，Triton 必须搭配 IP67 镜头筒和线缆使用） |
| 接口和电源信息 | |
|---|---|
| 数字接口 | 1000BASE-T GigE M12（8 针 X-Coded），PoE |
| GPIO 接口 | 8 针 M8 连接器 |
| 光耦隔离 I/O 端口 | 1 路输入（2.5V-24V 和 10.5V-24V），1 路输出 |
| 非隔离 I/O 端口 | 2 路双向 |
| 功率要求 | PoE (IEEE 802.3af)，或外部 12-24 VDC |
| 功耗 | PoE 供电时 3.1W，外部供电时 2.5W |
*最大帧率基于 10% 的“设备链路吞吐量储备”，用于重新发送数据包。括号（）中的 FPS 基于 0% 的“设备链路吞吐量储备”。LUCID 建议保留 10% 储备用于提升数据流可靠性。
| 成像特性 | |
|---|---|
| 图像缓存 | 128 MB |
| 图像处理 | 增益、伽马、黑电平、白平衡、LUT、CCM、像素校正、色调、饱和度、色彩空间转换 |
| 像素格式 | Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411 |
| 图像模式 | 水平和垂直合并、ROI、水平和垂直翻转 |
| ADC | 10 bit |
| 增益范围 | TBD |
| 曝光时间 | TBD |
| 相机功能 | |
|---|---|
| 用户设置 | 1 组默认用户设置和 2 组自定义用户设置 |
| 文件系统大小 | 16 MB |
| Chunk 数据 | 图像、CRC、直方图统计、时间戳、线路状态、Sequencer 设置、像素格式、宽度/高度、X/Y 偏移、像素动态范围最小值/最大值、增益、黑电平、曝光时间 |
| Event 数据 | 采集开始/结束、曝光开始/结束、线路上升/下降、错误 |
| 计数器和定时器 | 2 个计数器和 2 个定时器 |
| Sequencer | 曝光时间、增益 |
| 同步 | 软件触发、硬件触发、PTP (IEEE 1588) |
| 标准和认证 | |
|---|---|
| 标准 | GigE Vision v2.0 |
| 认证 | CE, KC, FCC, RoHS, REACH, WEEE |
| 存储温度 | -30 to 60°C |
| 工作温度 | -20 to 55°C ambient |
| 湿度 | 工作环境：20% ~ 80%，相对湿度，无冷凝 |
| 冲击和振动 | DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6 |
| 工业 EMC 抗扰度 | DIN EN 61000-6-2 |
| 保修 | 3 年 |
“`
