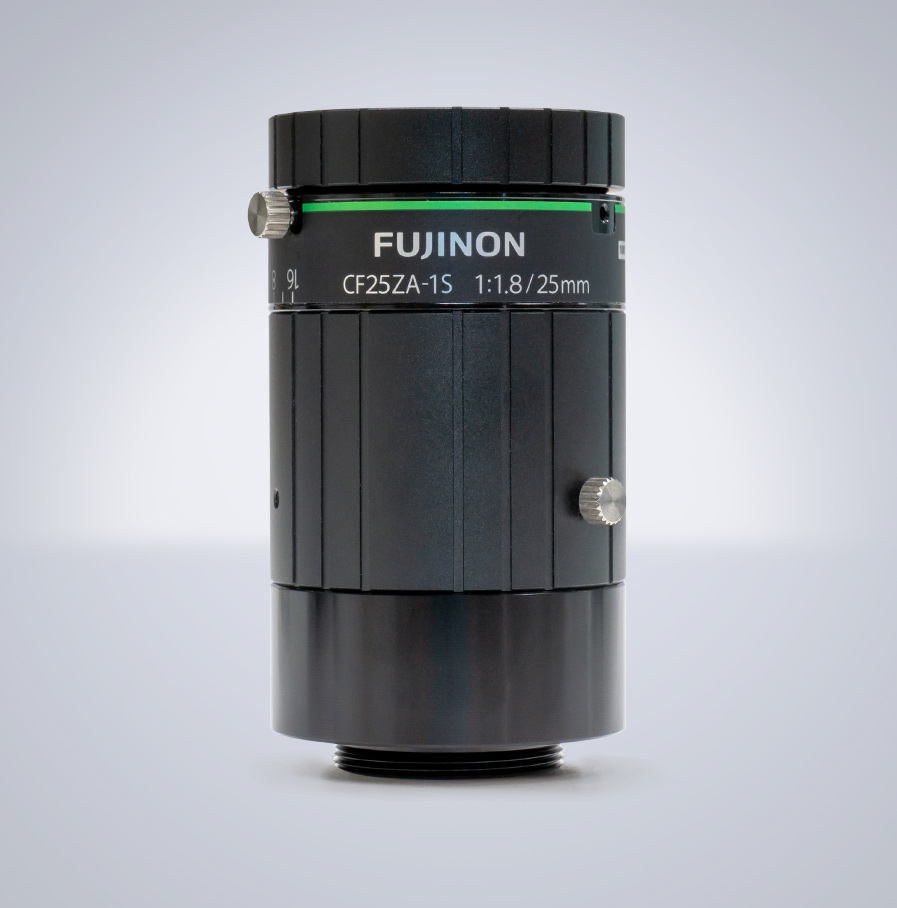

Fujinon C-Mount 23MP 4/3″ 25mm f/1.8
Fujinon CF-ZA-1S 系列支持 1.1″ 大尺寸高分辨率传感器，适用于 2.5µm 像元尺寸，并可支持最高 4/3″（等效约 2300 万像素）传感器。其相对照度最高可达 90% 以上*，从图像中心到边缘区域均可获得清晰成像。机器视觉图像传感器正朝着更大靶面和更小像元方向发展。这类传感器要求更高的透光率和更小的主光线角（CRA），以确保充足光线能够垂直到达每个像素的光电二极管。CF-ZA-1S 系列采用后组大口径镜片设计，并结合 FUJINON 高精度组装技术，将 CRA 控制在 5° 以下。这可确保整个成像范围内都具备较高的相对照度，避免暗角。Fujinon CF-ZA-1S 镜头系列兼容 LUCID 采用第四代 Sony Pregius S 传感器的 C-Mount Triton 和 Atlas10 型号。
规格
| 制造商型号 | FUJINON CF25ZA-1S |
|---|---|
| LUCID SKU | FCZ250 |
| 焦距 | 25mm |
| 光圈范围 (f 值) | f1.8 – f16 |
| 视场角 (H x V) | 32.9°×24.8° |
| 对焦范围（从镜头前端） | ∞-100mm |
| 对焦方式 | 手动 |
| 光圈控制 | 手动 |
| 滤镜螺纹 | M37.5 x 0.5mm |
|---|---|
| 接口 | C-Mount |
| 传感器尺寸（标准） | 1.1″ (2.5μm) |
| 传感器尺寸（最大） | 4/3″ (3.45μm) |
| TV 畸变 | -0.83 % |
| 外径 | φ39×67.3 |
| 重量 | 170g |
| 随附固定旋钮 | 2 个固定旋钮和 6 个低剖面锁紧螺钉 |
