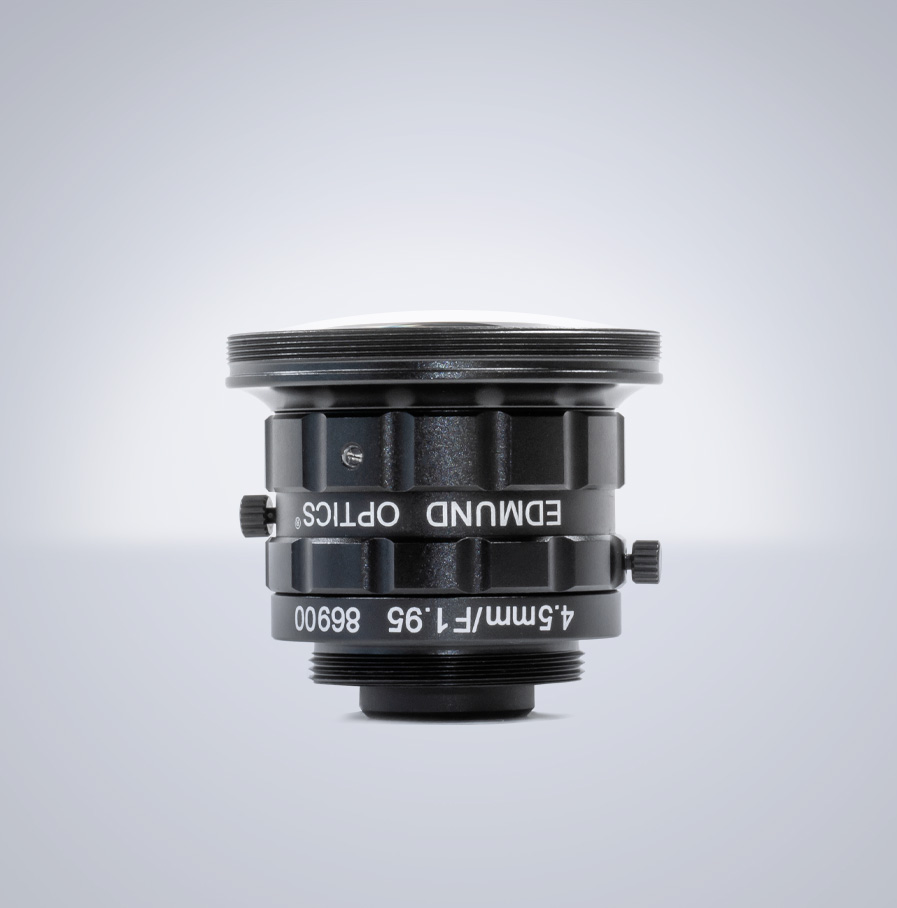

Edmund Optics C-Mount 1/1.8″ 4.5mm f/2 (C Series)
Edmund Optics 超紧凑型 TECHSPEC® C 系列定焦镜头专为机器视觉应用而设计，充分考虑了工厂自动化和检测应用中的工作距离和分辨率要求。TECHSPEC® C 系列定焦镜头具有大光圈设计，使这些高性能镜头即使在极其受限的照明条件下也能稳定工作。每款镜头均配备宽带抗反射镀膜、带锁紧功能的光圈和对焦调节（配有内嵌式紧固螺丝），并采用坚固耐用的结构设计，适用于空间受限的应用环境。
规格
| Edmund Optics 型号 | 86-900 |
|---|---|
| LUCID SKU: | EOC0045 |
| 焦距 | 4.5 mm |
| 最大传感器规格下的视场 | 84.7° |
| 畸变(%) | -15.8 |
| 工作距离 | 25mm – ∞ |
| 1/2″ 传感器视场： | 76.7° |
| 1/1.8″ 传感器视场 | 84.7° |
| 1/2.5″ 传感器视场 | 69.4° |
| 镜片数量（组） | 7 (6) |
| 类型 | 定焦镜头 |
| 最大传感器规格 | 1/1.8″ |
|---|---|
| 滤镜螺纹： | M58 x 0.75（需搭配适配器 #87-425） |
| 镀膜 | 425 – 675nm BBAR |
| 光圈 (f/#) | f/2 – f/11 |
| 镜头接口 | C-Mount |
| 数值孔径 NA，物方 | 0.0285 |
| 外径 | 40.00 mm |
| 重量 | 69 g |
| 长度 (mm) | 37.50 |
| 附带固定螺丝 | 共 4 个：2 个普通型，2 个内嵌型 |
