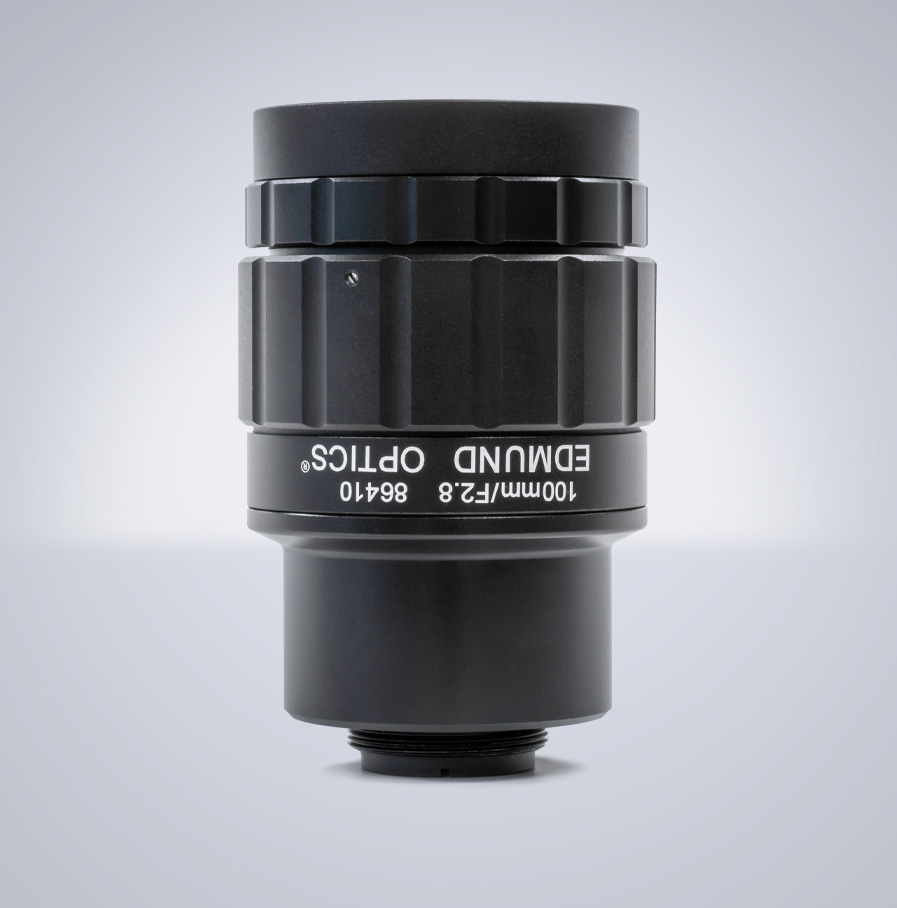

Edmund Optics C-Mount 4/3″ 100mm f/2.8 (C Series)
Edmund Optics 超紧凑型 TECHSPEC® C 系列定焦镜头专为机器视觉应用而设计，充分考虑了工厂自动化和检测应用中的工作距离和分辨率要求。TECHSPEC® C 系列定焦镜头具有大光圈设计，使这些高性能镜头即使在极其受限的照明条件下也能稳定工作。每款镜头均配备宽带抗反射镀膜、带锁紧功能的光圈和对焦调节（配有内嵌式紧固螺丝），并采用坚固耐用的结构设计，适用于空间受限的应用环境。
规格
| Edmund Optics 型号 | 86-410 |
|---|---|
| LUCID SKU: | EOC1000 |
| 焦距 | 100 mm |
| 最大传感器规格下的视场 | 9.7° |
| 畸变(%) | 1.6 |
| 工作距离 | 750mm – ∞ |
| 1/2″ 传感器视场： | 3.6° |
| 1/3″ 传感器视场： | 2.7° |
| 2/3″ 传感器视场： | 5.0° |
| 镜片数量（组） | 7 (6) |
| 类型 | 定焦镜头 |
| 最大长度 | 92.10 mm |
| 最大传感器规格 | 4/3″ |
|---|---|
| 镀膜 | 425 – 675nm BBAR |
| 1/1.8″ 传感器视场 | 4.1° |
| 1/2.5″ 传感器视场 | 3.3° |
| 光圈 (f/#) | f/2.8 – f/22 |
| 镜头接口 | C-Mount |
| 数值孔径 NA，物方 | 0.0228 |
| 外径 | 52 mm |
| 重量 | 257 g |
| 附带固定螺丝 | 共 4 个：2 个普通型，2 个内嵌型 |
