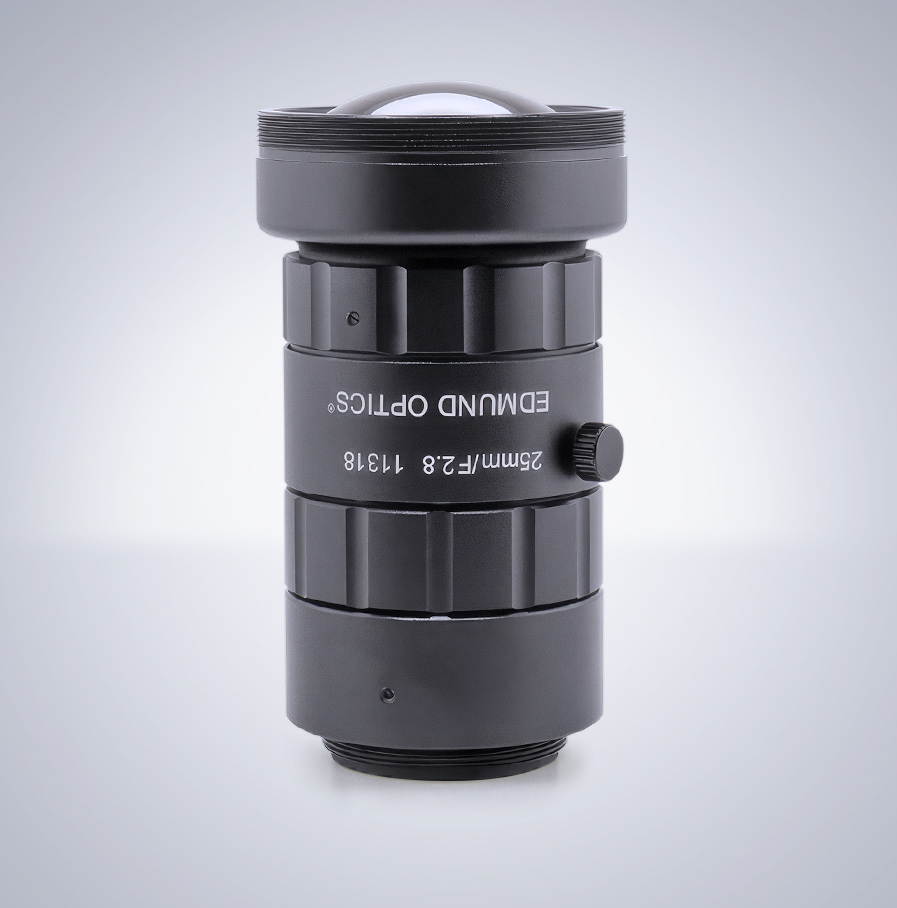

Edmund Optics TFL-Mount APS-C 25mm f/2.8
Edmund Optics TECHSPEC® CA（Compact APS）系列定焦镜头专为高分辨率大尺寸传感器设计。该系列镜头覆盖 APS-C 规格传感器，成像圈为 28mm，并采用 TFL 接口。TFL 接口采用 M35 x 0.75 螺纹，法兰距为 17.5mm，同时具备与 C-Mount 相同的法兰距离、坚固性和易用性。TECHSPEC® CA 系列定焦镜头在实现紧凑结构的同时支持大尺寸传感器，非常适用于机器视觉和工厂自动化应用。兼容 TLF 接口型号。
规格
| Edmund Optics 型号 | 11-318 |
|---|---|
| LUCID SKU: | EOCA250 |
| 焦距 | 25 mm |
| 光圈 | f/2.8 – f/16 |
| 工作距离 | 200 mm – ∞ |
| 最大畸变(%) | 5.8 |
| 滤镜螺纹 | M52 x 0.75 |
| 镀膜 | λ/4 MgF2 |
| 长度 | 93.65mm |
| 镜片数量（组） | 10 (9) |
| 外径 | 52mm |
| 类型 | 定焦镜头 |
| 数值孔径 NA，物方 | 0.019 |
| 重量 | 276g |
| APS-C 传感器视场 | 50° |
|---|---|
| 最大传感器规格 | APS-C | 接口 | TFL 接口 |
| 4/3″ 传感器视场 | 38.0° |
| 1″ 传感器视场 | 29.2° |
| 1/4″ 传感器视场 | 22.1mm – 5.9° |
| 1.1″ 传感器视场 | 32.1° |
| 2/3″ 传感器视场 | 20.2° |
