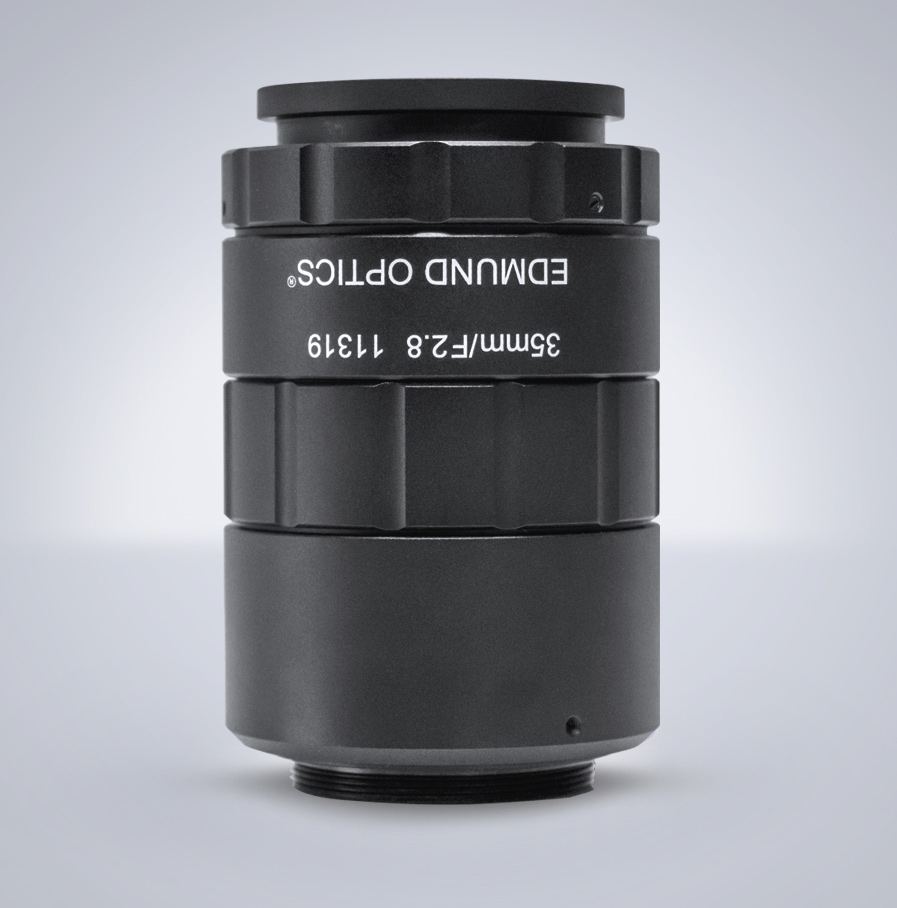

Edmund Optics TFL-Mount APS-C 35mm f/2.8
Edmund Optics TECHSPEC® CA（Compact APS）系列定焦镜头专为高分辨率大尺寸传感器设计。该系列镜头覆盖 APS-C 规格传感器，成像圈为 28mm，并采用 TFL 接口。TFL 接口采用 M35 x 0.75 螺纹，法兰距为 17.5mm，同时具备与 C-Mount 相同的法兰距离、坚固性和易用性。TECHSPEC® CA 系列定焦镜头在实现紧凑结构的同时支持大尺寸传感器，非常适用于机器视觉和工厂自动化应用。兼容 TLF 接口型号。
规格
| Edmund Optics 型号 | 11-319 |
|---|---|
| LUCID SKU: | EOCA350 |
| 焦距 | 35 mm |
| 光圈 | f/2.8 – f/16 |
| 工作距离 | 200 mm – ∞ |
| 最大畸变(%) | -3.01 |
| 滤镜螺纹 | M40.5 x 0.5 |
| 镀膜 | λ/4 MgF2 |
| 长度 | 74.9mm |
| 镜片数量（组） | 8 (7) |
| 外径 | 50mm |
| 类型 | 定焦镜头 |
| 数值孔径 NA，物方 | 0.0275 |
| 重量 | 276g |
| APS-C 传感器视场 | 137.3mm – 35.4° |
|---|---|
| 最大传感器规格 | APS-C | 接口 | TFL 接口 |
| 1/1.8″ 传感器视场 | 44.1mm – 11.7° |
| 1/2.5″ 传感器视场 | 35.6mm – 9.5° |
| 1/4″ 传感器视场 | 22.1mm – 5.9° |
| 4/3″ 传感器视场 | 106.1mm – 27.7° |
| 1″ 传感器视场 | 78.5mm – 20.7° |
| 1/2″ 传感器视场 | 39.2mm – 10.4° |
| 1/3″ 传感器视场 | 20.1mm – 5.5° |
| 2/3″ 传感器视场 | 29.4mm – 7.8° |
