Triton2 2.5GigE相机：性能，尺寸，成本的最佳平衡

适用于最严苛工业环境的工业相机

TRITON2

新!

Triton2 - 坚固的工业相机设计

Triton2 2.5GigE型号查询

型号	百万像素	分辨率	帧率	芯片	靶面尺寸	像元尺寸	快门	镜头接口	黑白/彩色	接口	Availability
TRT245S	24.5 MP	5320 x 4600 px	11.3 fps	Sony IMX540 CMOS	4/3"	2.74 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT204S	20.4 MP	4504 x 4504 px	13.5 fps	Sony IMX541 CMOS	1.1"	2.74 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT200S	20.0 MP	5472 x 3648 px	9.0 fps	Sony IMX183 CMOS	1"	2.40 µm	卷帘	C	黑白/彩色	2.5GigE M12	In Production
TRT162S	16.2 MP	5320 x 3040 px	17.5 fps	Sony IMX542 CMOS	1.1"	2.74 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT124S	12.3 MP	4096 x 3000 px	21.7 fps	Sony IMX545 CMOS	1/1.1"	2.74 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT120S	12.3 MP	4096 x 3000 px	22.6 fps	Sony IMX304 CMOS	1.1"	3.45 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT081S	8.1 MP	2840 x 2840px	31.8 fps	Sony IMX546 CMOS	2/3″	2.74 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT071S	7.1 MP	3208 x 2200 px	35 fps	Sony IMX428 CMOS	1.1"	4.5 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT064S	6.3 MP	3072 x 2048 px	42.8 fps	Sony IMX178 CMOS	1/1.8”	2.40 µm	卷帘	C	黑白/彩色	2.5GigE M12	In Production
TRT051S	5.0 MP	2448 x 2048px	49.2 fps	Sony IMX547 CMOS	1/1.8″	2.74 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT050S	5.0 MP	2448 x 2048px	35.6 fps	Sony IMX264 CMOS	2/3"	3.45 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT028S	2.8 MP	1936 x 1464 px	64.9 fps	Sony IMX429 CMOS	2/3"	4.5 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT024G	2.4 MP	2048 x 1200 px	107.2 fps	Gpixel GMAX4002 CMOS	1/1.7"	4.0 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT023S	2.3 MP	1920 x 1200 px	116.7 fps	Sony IMX392 CMOS	1/2.3"	3.45 µm	全局	C	黑白/彩色	2.5GigE M12	In Production
TRT016S	1.6 MP	1440 x 1080 px	166.3 fps	Sony IMX273 CMOS	1/2.9"	3.45 µm	全局	C	黑白/彩色	2.5GigE M12	In Production

事件相机

Models	MP	Resolution	FPS	Sensor	Sensor Size	Pixel Size	Shutter	Lens Mount	Chroma	GigE Interface
TRT009S-EC	0.9 MP	1280 x 720 px	N/A	Sony \| Prophesee IMX636 CMOS	1/2.5”	4.86 μm	Shutter-Free	C	N/A	2.5GigE M12
TRT003S-EC	0.3 MP	640 x 512 px	N/A	Sony \| Prophesee IMX637 CMOS	1/4.5”	4.86 μm	Shutter-Free	C	N/A	2.5GigE M12

SWIR相机

Models	MP	Resolution	FPS	Sensor	Sensor Size	Pixel Size	Shutter	Cooling	Lens Mount	Chroma / Sensitivity range	Interface
TRT053S-WC	5.2 MP	2560 x 2048 px	49.4 fps	Sony IMX992 InGaAs	1/1.4“	3.45 µm	Global	None	C	Mono, 400nm to 1700nm	2.5GigE M12
TRT033S-WC	3.2 MP	2048 x 1536 px	80.3 fps	Sony IMX993 InGaAs	1/1.8“	3.45 µm	Global	None	C	Mono, 400nm to 1700nm	2.5GigE M12

线阵相机

Models	Resolution	Line Rate	Sensor	Sensor Size	Pixel Size	Shutter	Lens Mount	Chroma	GigE Interface
TRT04KG-MC	4096 x 2 px	65 kHz	Gpixel GL3504 CMOS	14.3 mm	3.5 μm	Global	C	Mono	2.5GigE M12

更高的速度，同样具有适用于最严苛工业环境的性能

Triton2提供了前所未有的具有高性价比和尺寸紧凑的相机。采用2.5 GigE (300MB /s)接口，在不影响尺寸、散热处理和PoE (Power over Ethernet)支持的情况下，可实现比1 GigE相机更高的带宽。

使用2.5倍更快帧速的Factory Tough™工业相机来升级您的千兆网相机，而且还具有以下性能:
• 主动光学校准
• PoE网口供电
• 工作温度范围(-20 to 55°C ambient)
• 物理冲击和振动保护
• 工业级抗电磁干扰
• IP67 防水防尘

帧速增加的例子:

Sony IMX547 CMOS, 5.0 MP, 2448 x 2048 px
USD $765.00

22 FPS

49.2 FPS

1 GigE:

(RAW, 未压缩)

工业机器视觉相机

44 x 29 mm

90 克

M12/M8 工业接口

-20°C 至 55°C

Triton2 具有 2.5 千兆以太网接口，是成本、性能和尺寸的最佳组合，为需要更快采集速度的千兆以太网用户提供了自然的升级途径，同时最大限度地减少了后端系统的变化

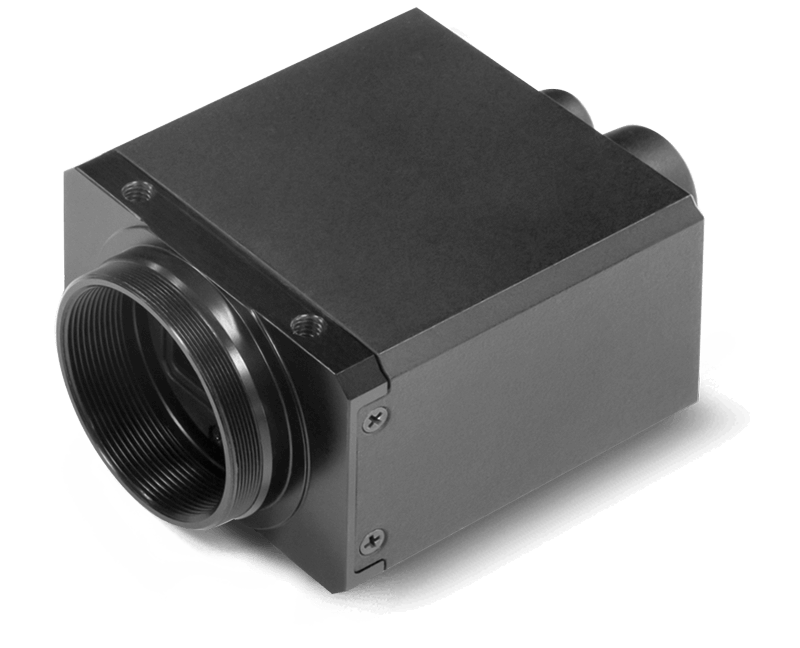

Triton2相机核心被两个铝制外壳密封包裹并由4颗M2螺丝锁定。以太网的M12接口和M8的GPIO接口能够保证坚固耐用的相机连接，可抵御外力冲击和振动。为获得更高级别相机防护，可选择安装IP67镜头套筒使其实现防尘和防水性能。相机的工作温度范围从-20°C到55°C。体积仅为44×29毫米的Triton2仅重90克，可以在各种任何苛刻环境中工作。

2.5 Gigabit Ethernet

快速、可靠、多功能的工业接口。

100米长线缆

使用长达Cat5e/Cat6 100米并带有隔离电源线缆

2.5Gb/s 带宽

高达2.5Gb/秒(300 MB/秒)原始及未压缩图像数据传输

以太网供电

通过以太网供电(PoE)可实现在同一条线缆上同时提供数据和电源从而简化设计及方便维护

100% 合规

与符合GigE Vision标准的第三方软件和硬件供应商兼容

芯片光学校正

Triton2 相机的主动传感器校准

所有Triton2相机均通过芯片光学校正生产工艺，以最大限度地减少芯片在生产过程中发生倾斜或偏转以确保芯片被放置在镜头光轴中心点，我们六臂活动制造工艺精确地将芯片定位到镜头安装上，保证取像质量，即便图像边缘也清晰可见。

IP67 防护

什么是IP67？

Ingres Protection (IP)评级系统是全球标准的对于固态物体和液体防护评级等级的系统。IP67 Triton2带有镜头套筒，可防止灰尘、污垢和沙子等固体颗粒。它还可以让相机在1米水压的环境种实现30分钟的防水保护。Triton2相机采用了高品质的铝制外壳以使其在严苛的工作环境下确保相机的耐用性，并采用高品质成像技术，而无需额外的防水防尘套筒以实现相机体积最小化。

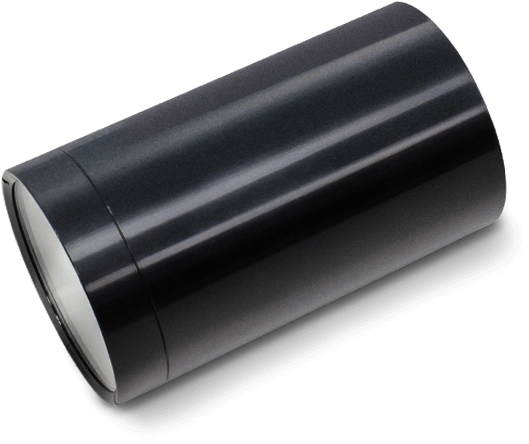

通过安装LUCID的IP67密封镜头套筒和密封环，
相机镜头可实现防水防尘。
3镜头管长度。

IP67镜头套筒

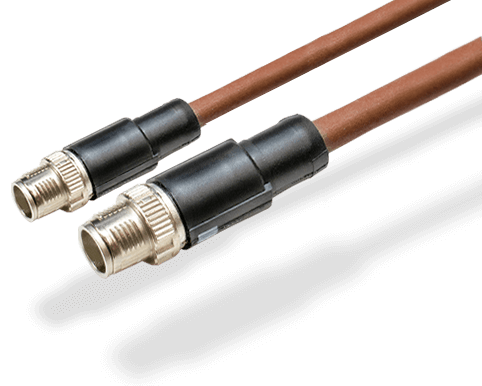

IP67 M12 & M8 线材

IP67线材和相机接口全密封连接可以实现防水防尘，
并且比普通网口连接更加牢固。

我需要什么？

M12和M8连接器

M12以太网和M8 GPIO连接器提供稳健安全的电缆连接，防污垢、灰尘和水。 M12以太网连接器的标准化为IEC 61076-2-109，并包含在GigE视觉标准中。安全的8位M8 GPIO连接器通过光耦合输入线、光耦合输出线和两条双向线路，标准化为IEC 61076-2-104。坚固的M12和M8端口专为振动环境中的无误操作而设计，可防止电气干扰，使Triton2成为工业、汽车、工艺控制、食品和饮料以及医疗等行业的理想之选。

M12和M8连接器

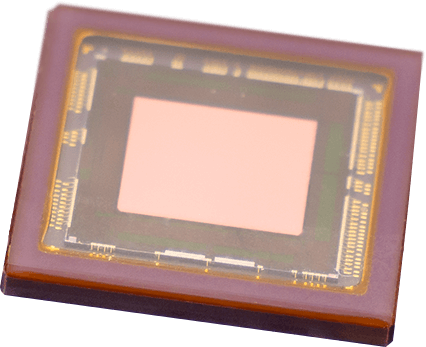

背照式全局快门CMOS传感器

与传统传感器不同，Pregius S CMOS传感器将布线层置于光电二极管下方，从而消除了障碍并增加了光的采集。添加了屏蔽内存后，使得相机实现更高速及高保真的全局快门成像。

更大的入射角可改善光线收集

优化线材提高传速

微透镜

光电二极管

遮光降杂讯

储存

更大的入射角可改善光线收集

微透镜

光电二极管

储存

遮光降杂讯

优化线材提高传速

Sony IMX530 CMOS, 1.2” Type, 2.74µm, 24.5MP, 5320 x 4600px

Arena SDK

欢迎来到我们强大的软件开发工具包，称为Arena。 Arena SDK从头开始设计，可利用全新的行业标准和软件技术。凭借其基于GenICam标准的现代GUI，它的工作速度快，功能调用更少，使用更简单。

• 包括示例代码和一组API。
• 在我们的易于使用的HTML5文档中搜索帮助主题
• 竞技场UI工具包的自定义GUI的快速发展
• ArenaView GUI用于查看和获取图像。

请访问 Arena SDK
