Atlas10 10GigE 摄像机 - 利用 RDMA 实现可靠的 1.2GB/s 数据流传输

了解我们的 Atlas10 - 10GigE 摄像机型号

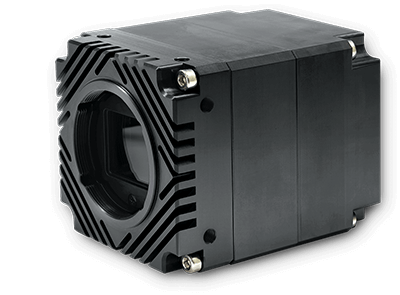

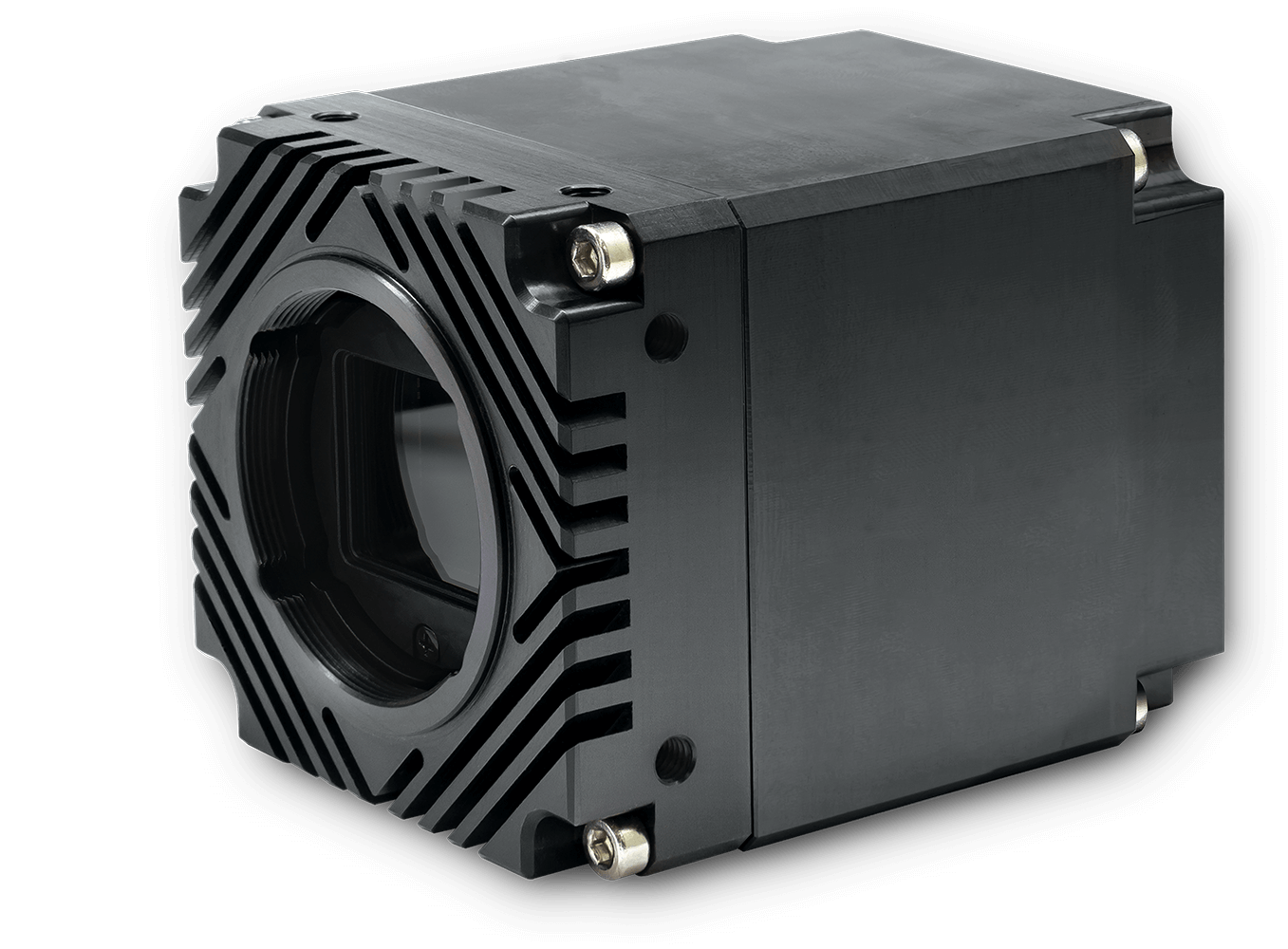

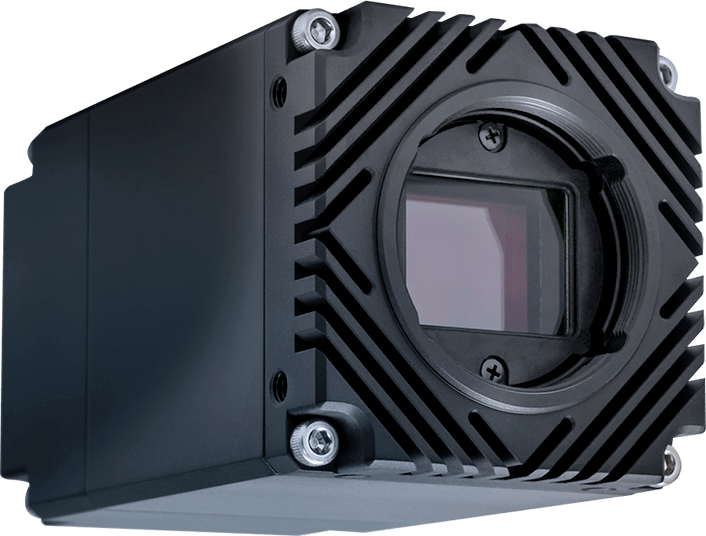

atlas10 10GigE 工业相机

带以太网供电(PoE)功能的万兆以太网与高质量全局快门和滚动快门 CMOS 传感器搭配使用,使 Atlas10 能够在紧凑型工业相机中实现卓越的成像性能和快速帧频。通过缩小感兴趣区(ROI)选项以及分档和抽取选项,用户可以在 Atlas10 上获得更高的帧频。

型号百万像素分辨率Fake FPS帧率芯片型号靶面像元尺寸快门镜头接口黑白/彩色网口接口
ATX650S65.0 MP9344 x 7000 px114.1 fpsGpixel GMAX3265 CMOS2.3"3.2 µm全局TFL-II 黑白/彩色10GBASE-T, M12
ATX470S47.0 MP8192 x 5556 px222.5 FPSSony IMX492 CMOS4/3"2.315 µm卷帘TFL (M35 x 0.75)黑白/彩色10GBASE-T, M12

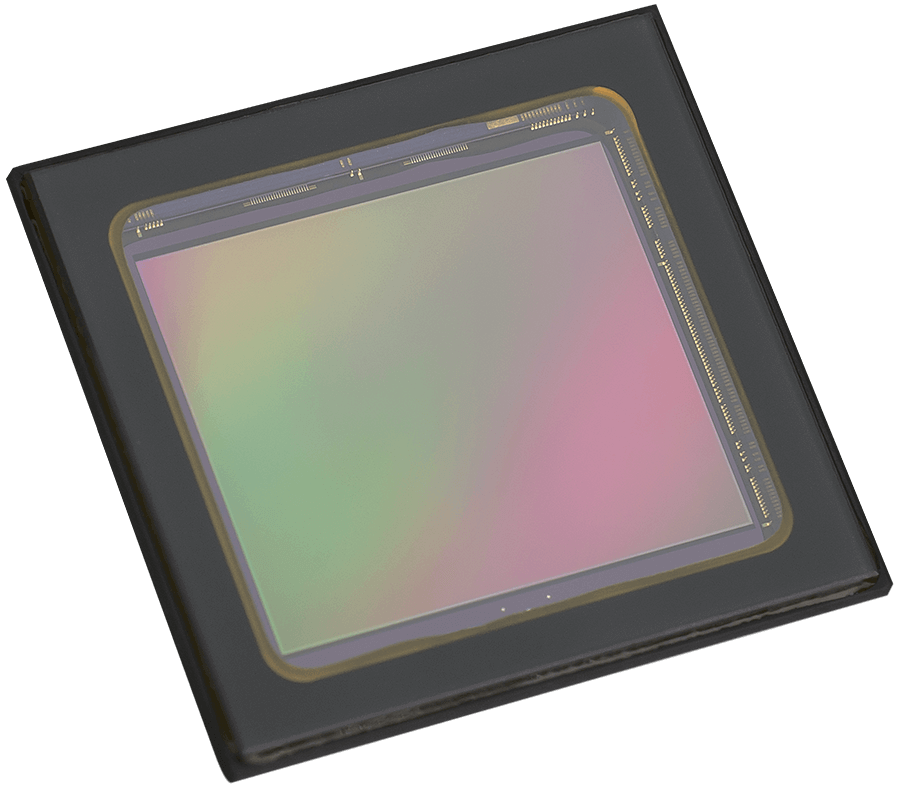

ATX245S24.5 MP5320 x 4600 px345.4 fpsSony IMX530 CMOS4/3"2.74 µm全局TFL (M35 x 0.75)黑白/彩色10GBASE-T, M12
ATX204S20.4 MP4510 x 4510 px454.1 fpsSony IMX531 CMOS1.1"2.74 µm全局C黑白/彩色10GBASE-T, M12
ATX162S16.2 MP5320 x 3040 px576.1 fpsSony IMX532 CMOS1.1"2.74 µm全局C黑白/彩色10GBASE-T, M12
ATX124S12.3 MP4096 x 3000 px689.7 fpsSony IMX535 CMOS1/1.1″2.74 µm全局C黑白/彩色10GBASE-T, M12
ATX081S8.1 MP2840 x 2840 px7136.7 fpsSony IMX536 CMOS2/3″2.74 µm全局C黑白/彩色10GBASE-T, M12
ATX051S5.0 MP2448 x 2048 px8205 fpsSony IMX537 CMOS1/1.82.74 µm全局C黑白/彩色10GBASE-T, M12

Atlas10 UV 10GigE Model

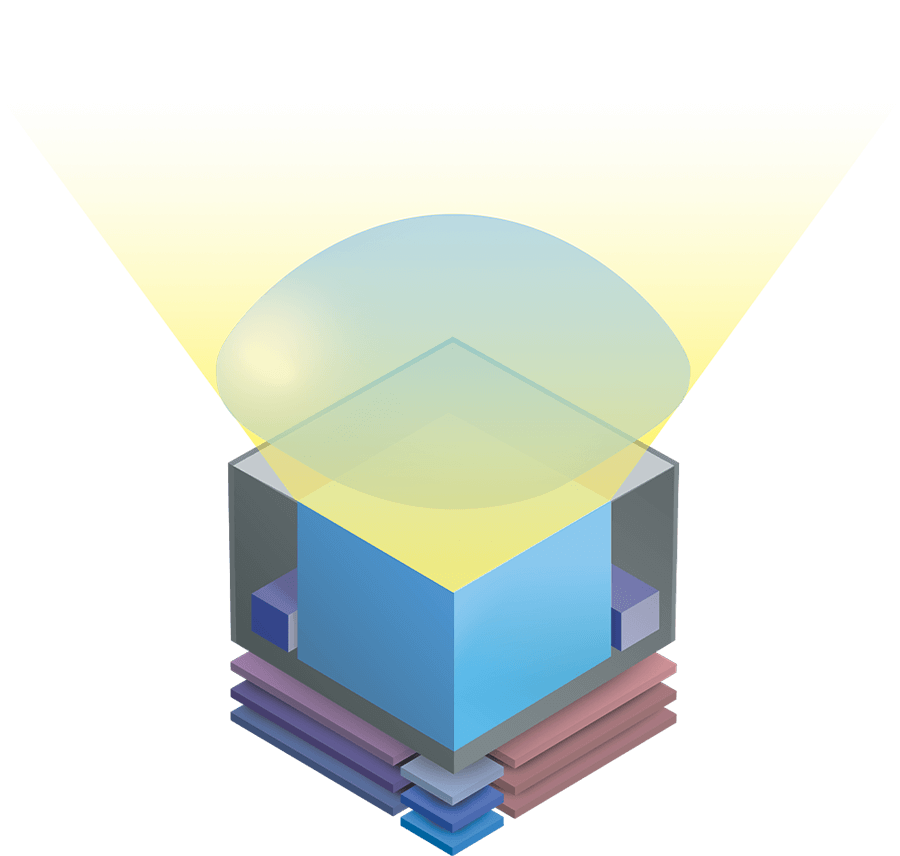

Atlas10 UV 10GigE (10GBASE-T) PoE+ 摄像机采用高灵敏度的索尼 UV 8.1 MP IMX487 传感器,能够捕捉紫外线 (UV) 光谱范围(200 至 400 纳米)内的图像。利用 Pregius S 背照式传感器技术,该相机在 200 至 400nm 范围内的高灵敏度为透明材料(塑料和 PET)、半导体检测、材料分拣等领域的高精度工业应用开辟了广阔天地。要了解更多信息,请访问我们的紫外线登陆页面。.

型号百万像素分辨率帧率芯片型号靶面像元尺寸快门镜头接口黑白/彩色网口接口
UV LogoATX081S-UC8.1 MP2840 x 2840 px136.7 fpsSony IMX487 CMOS2/3″2.74 µm全局C黑白 (220nm - 1100nm)10GBASE-T, M12

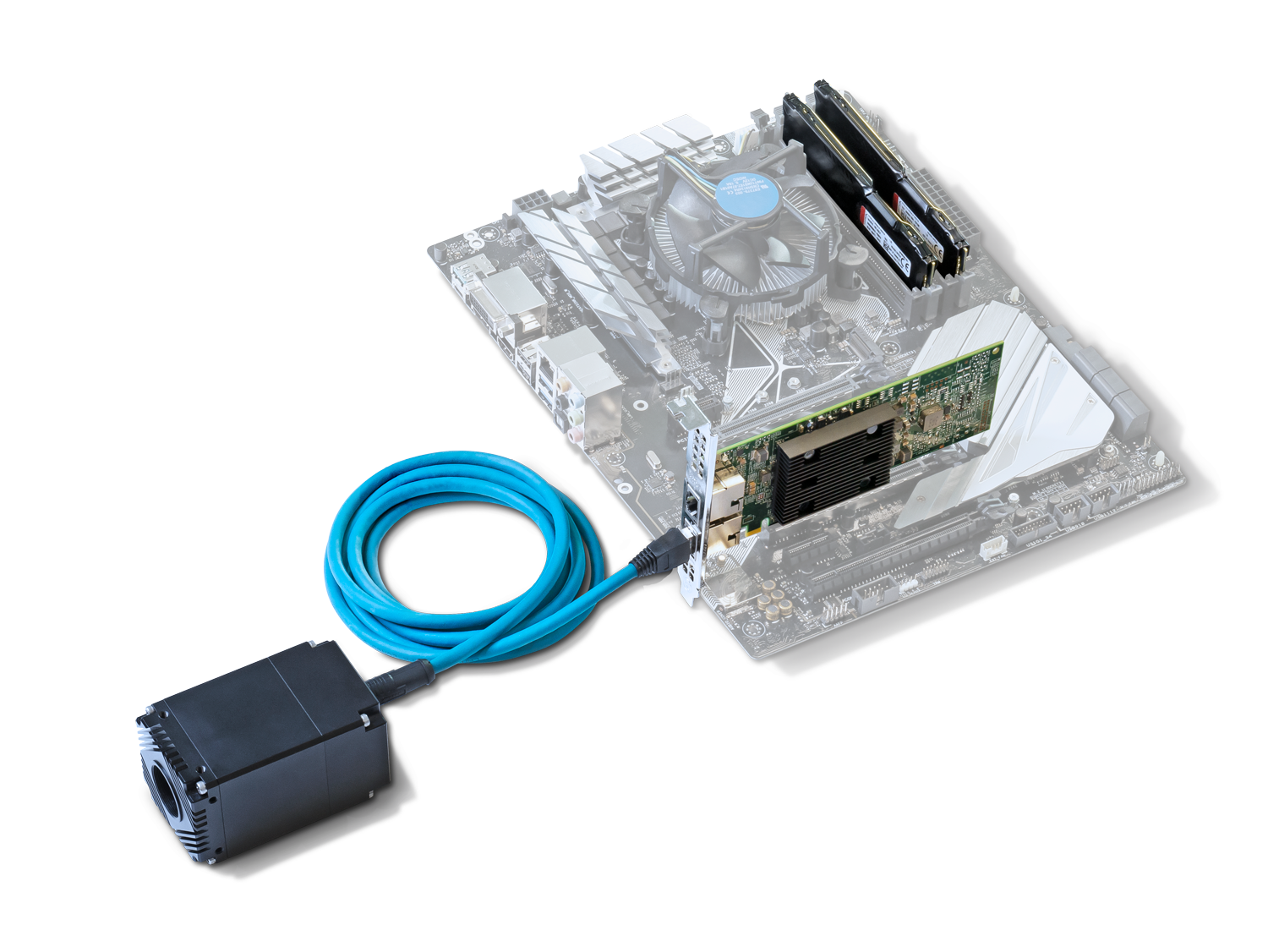

RDMA 代表远程直接内存访问。通过 RDMA,Atlas10 摄像机可以直接将图像数据发送到 PC 的主存储器,而无需使用 CPU 或操作系统。这意味着 CPU 和操作系统不再需要花费资源来管理数据传输,从而腾出 CPU 资源来执行其他任务。 有关 Atlas10 摄像机 RDMA 工作原理的更多信息,请下载我们的 RDMA 白皮书(PDF).

• Atlas10 摄像机
• 兼容的 RDMA HCA 网络接口卡:

LUCID 销售两种兼容的 10GigE RDMA 主机通道适配器网卡:
1) LUCID 2-CH 10G/1G RDMA PoE+ 主机通道适配器 (HCA) 网卡(P/N:PCIE-10GPOE2-LUCID)
2) Broadcom 2-CH 10G/1G RDMA 主机通道适配器(HCA)网卡(P/N:PCIE-10GETH2-BC)
(请注意,上述 RDMA 卡需要主机 PC 上的 PCIe 第 3 代 x8 插槽)

• M12 转 RJ45 Cat6a 电缆。 单击此处查看完整的电缆清单。
• M8 GPIO 电源(购买非 PoE RDMA 网卡时需要)。 单击此处查看 M8 GPIO 电源

UCID 的 RDMA 实施仅与 Atlas10 – 10GigE 摄像机兼容(所有 Atlas10 摄像机型号均支持 RDMA),以及 RDMA 主机通道适配器 (HCA) NIC(可在我们的网上商店购买)。

Host PC:
Windows 10 (64-bit) or Windows 11 (64-bit)

Arena Software Development Kit:
Arena SDK for Windows version 1.0.41.8 or higher

Atlas10 Camera Firmware:
For existing Atlas10 users, you will need to upgrade your Atlas10 camera’s firmware with version 1.20.0.0 or higher. The following Atlas10 firmware support RDMA:
ATX051S_1.20.0.0_Firmware.zip
ATX081S_1.20.0.0_Firmware.zip
ATX081S-UV_1.20.0.0_Firmware.zip
ATX124S_1.20.0.0_Firmware.zip
ATX162S_1.20.0.0_Firmware.zip
ATX204S_1.20.0.0_Firmware.zip
ATX245S_1.21.0.0_Firmware.zip
ATX314S_1.20.0.0_Firmware.zip
ATX470S_1.22.0.0_Firmware.zip
ATX650G_1.20.0.0_Firmware.zip

Visit our Downloads Hub to download the latest Arena SDK and Atlas10 Firmware.



LUCID 的 RDMA 实施为实现摄像机与主机 PC 之间的零拷贝图像传输提供了经济高效的解决方案。

Atlas10 摄像机的现有用户可免费下载并安装支持 RDMA 的最新摄像机固件。我们的 Arena SDK 也是免费提供的。如需了解更多信息,请联系我们的销售或支持团队。

根据具体型号,Atlas10 摄像机的价格从 1950 美元(500 万像素型号)到 10,950 美元(6500 万像素型号)不等。所有 Atlas10 摄像机均支持万兆以太网数据带宽,使用标准 Cat6A 线缆通过以太网供电 (PoE)。 我们的双端口 RDMA 10GigE HCA 网络接口卡与非 RDMA 10GigE 网络接口卡价格相同,分别为 400 美元(PoE+ 卡,PCIE-10GPOE2-LUCID)和 275 美元(非 PoE 卡,PCIE-10GETH2-BC)。

RDMA HCA 网络接口卡(LUCID 和 Broadcoms)的驱动程序与 Arena SDK 一起打包安装。Arena SDK 安装程序将安装和配置网卡驱动程序和 SPI 驱动程序。

是的,所有 Atlas10 摄像机和所有万兆网卡(RDMA 和非 RDMA 网卡)都支持 UDP 数据传输。请注意,UDP 是与 RDMA 不同的数据传输协议,两者不能同时启用。

是的,TCP 可与 RDMA 卡和新相机固件一起使用。请注意,TCP 是与 RDMA 不同的数据传输协议,两者不能同时启用。RDMA 可实现与 TCP 类似的可靠性功能,在硬件级别上提供流量控制和数据包重传(由摄像机和 RDMA HCA 网卡管理)。这些可靠性功能不需要 CPU 或操作系统资源)。

目前,LUCID 尚未对任何特定的网络交换机与 Atlas10 RDMA 摄像机和我们的 RDMA HCA 网卡进行鉴定。我们计划在不久的将来测试更多的交换机。

由于每个人的应用都不尽相同,因此无法提供启用 RDMA 后 CPU 降低的确切百分比。结果会因使用的 Atlas10 摄像机数量、主机的 CPU 和硬件配置以及操作系统配置而异。不过,与传统的 UDP 数据流相比,用户可以预期 RDMA 数据流将大幅降低 CPU 占用率。

LUCID 自己的内部测试结果:
-在配备 128GB 内存的 i9-10900x 上进行的测试表明,在 4 台 Atlas10 摄像机进行流式传输时,CPU 使用率从 5.4%(非 RDMA)降至 0.08%(RDMA)。
-在配备 32GB 内存的 i3-i3-10300 上进行的测试显示,在使用 2 台 Atlas10 摄像机进行流式传输的情况下,CPU 使用率从 21%(非 RDMA)降至 3%(RDMA)。

作为 GigE Vision 标准委员会的积极成员,LUCID 支持将 RDMA 技术集成到 GigE Vision 标准的下一个版本中。LUCID 相信,RDMA 技术的标准化将加速业界采用更快的以太网传输速率,如 10GigE、25GigE 及更高传输速率。



不,RDMA 不适用于 LUCID 的 1GigE、2.5GigE 或 5GigE 摄像机。我们没有为这些接口提供 RDMA 的计划。RDMA 仅适用于 Atlas10 – 10GigE 摄像机。

超高分辨率传感器,卓越的成像质量

Atlas10 – 10GigE 摄像机采用高分辨率传感器,具有卓越的成像质量。该相机的设计最大限度地提高并保持了在 -20 至 50°C 环境温度下的成像性能。我们在生产过程中进行严格的质量控制,确保所有设备都能达到 EMVA 1288 的成像质量目标。

Atlas10 47MP ATX470S

8192 x 5556px, Sony IMX492

量子效率 (@ 500nm)

85.5%

颞暗噪声

7.83 e-

动态范围

65.4 dB

饱和容量

15655 e-

Atlas10 65MP ATX650G

9344 x 7000px, Gpixel GMAX3265

量子效率 (@ 500nm)

62.5%

颞暗噪声

5.38 e-

动态范围

64.5 dB

饱和容量

9957 e-

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

芯片光学校正

Atlas10 摄像机的主动传感器对准

所有Atlas10 10GigE相机均通过芯片光学校正生产工艺,以最大限度地减少芯片在生产过程中发生倾斜或偏转以确保芯片被放置在镜头光轴中心点,我们六臂活动制造工艺精确地将芯片定位到镜头安装上,保证取像质量,即便图像边缘也清晰可见。

10Gbps - 10 倍千兆以太网视觉速度,以太网供电 (PoE+)

以太网供电

以太网供电 (PoE) 允许通过一条 M12 以太网电缆进行数据和供电,这通过减少所需电缆数量并最大限度地减少未来的维护来增加价值。

gige-vision-logo

100% 合规

Atlas10 与符合 GigE Vision 标准的第三方软件和硬件供应商兼容。 这可确保不同供应商之间可靠和一致的操作。

M12 和 M8 连接器

M12 以太网和 M8 GPIO 连接器旨在满足工业环境的需求。M12 以太网连接器标准化为 IEC 61076-2-109,并包含在 GigE 视觉标准中。其坚固耐用的设计可抵抗强震动,并防止电气干扰。  安全的 8 引脚 M8 GPIO 连接器标准化为 IEC 61076-2-104,具有 光耦合输入线路、光耦合输出线路和两条双向线路。M12 以太网和 M8 GPIO 连接是工业、汽车、农业、过程控制、食品和饮料以及医疗应用等苛刻应用的绝佳选择。

M12和m8电缆
