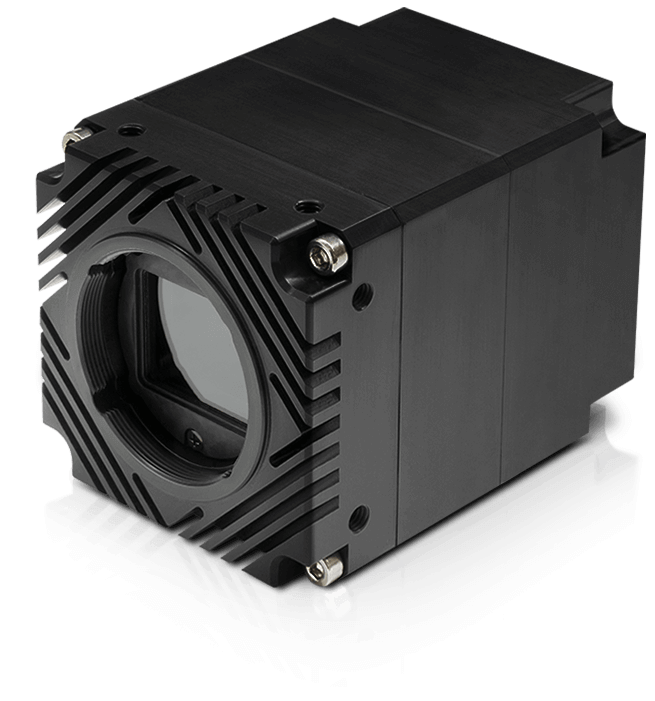

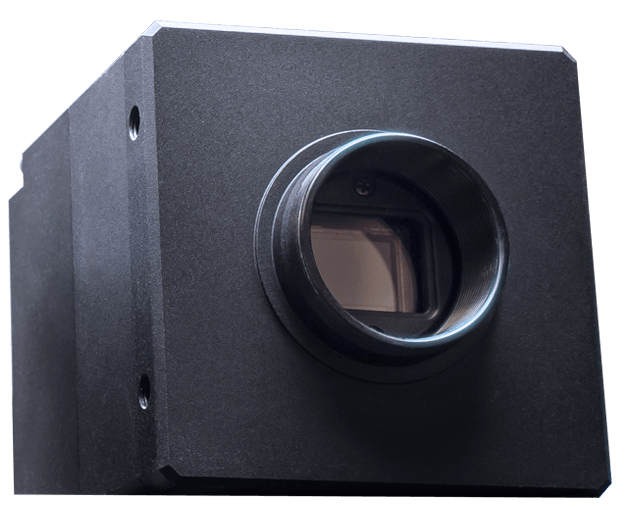

Atlas Atlas 是一款“GigE Vision”和 Genicam 兼容的5G相机,可在长达 100 米的标准铜以太网电缆上以600 MB/s的传输速率 (5Gbps)实现高分辨率和高帧率的数据传输。它可安装TFL镜头(M35),可轻松适应于F接口镜头,自动光学校正工艺能够实现其卓越的光学性能。 280万像素至3140万像素Sony Pregius传感器以及5GBASE-T PoE TM 专为工厂自动化和检测、自动机器人、物流、食品和饮料、医疗、生物识别等工业应用而设计。 5GigE 探索 600
MB/s
CAT5e
CAT6

探索我们的 Atlas 5GBASE-T 相机型号

型号百万像素分辨率Fake FPS帧率芯片型号靶面像元尺寸快门镜头接口黑白/彩色网口接口
ATL314S31.4 MP6464 x 4852 px117.9 fpsSony IMX342 CMOSAPS-C 27.9mm3.45 µm全局TFL (M35 x 0.75) / 无镜头座黑白/彩色5GBASE-T, M12
ATL196S19.6 MP4416 x 4428 px228 fpsSony IMX367 CMOS4/3" 21.6mm3.45 µm全局TFL (M35 x 0.75)黑白/彩色5GBASE-T, M12
ATL168S16.8 MP5456 x 3076 px333 fpsSony IMX387 CMOS4/3" 21.7mm3.45 µm全局TFL (M35 x 0.75)黑白/彩色5GBASE-T, M12
ATL120S12.3 MP4096 x 3000 px442 fpsSony IMX253 CMOS1.1"3.45 µm全局C-mount黑白/彩色5GBASE-T, M12
ATL089S8.9 MP4096 x 2160 px558 fpsSony IMX255 CMOS1"3.45 µm全局C-mount黑白/彩色5GBASE-T, M12
ATL071S7.1 MP3208 x 2200 px674.6 fpsSony IMX420 CMOS1.1"4.5 µm全局C-mount黑白/彩色5GBASE-T, M12
ATL050S5.0 MP2448 x 2048 px798 fpsSony IMX250 CMOS2/3"3.45 µm全局C-mount黑白/彩色5GBASE-T, M12
ATL028S2.8 MP1936 x 1464 px8 173 fps*Sony IMX421 CMOS2/3"4.5 µm全局C-mount黑白/彩色5GBASE-T, M12

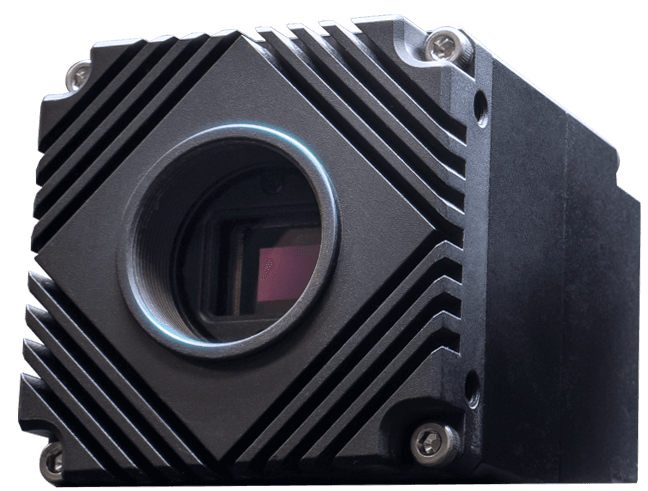

Atlas相机

5Gbase-T 的优势

Atlas 工业相机设计用于需要小巧尺寸高带宽的成像应用。 5Gbase-T 以太网接口比千兆以太网快 5 倍,比 USB 3.1 Gen1 快 50 %,可与多达 100 米的普通铜以太网电缆配合使用。Atlas 支持 以太网供电 (PoE),可简化集成并降低成本。而且,尽管其紧凑的尺寸,阿特拉斯支持大格式 APS-C 图像传感器,而无需大型散热器或风扇。5GigE Atlas 相机具有更快的帧率、小尺寸和出色的性价比的完美平衡。

Atlas相机

Slide 以 17.9 fps 高达 31.4 MP,Atlas 相机解锁了来自 Sony 最新的 APS-C 和4/3 ″ 全球快门 CMOS 传感器的下一层成像性能,适用于工业应用。享受高分辨率细节以及极低的噪声、宽动态范围和高量子效率。

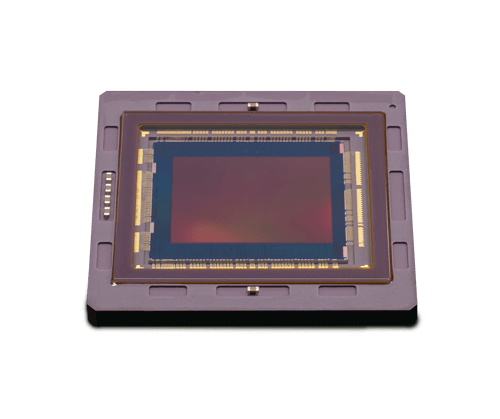

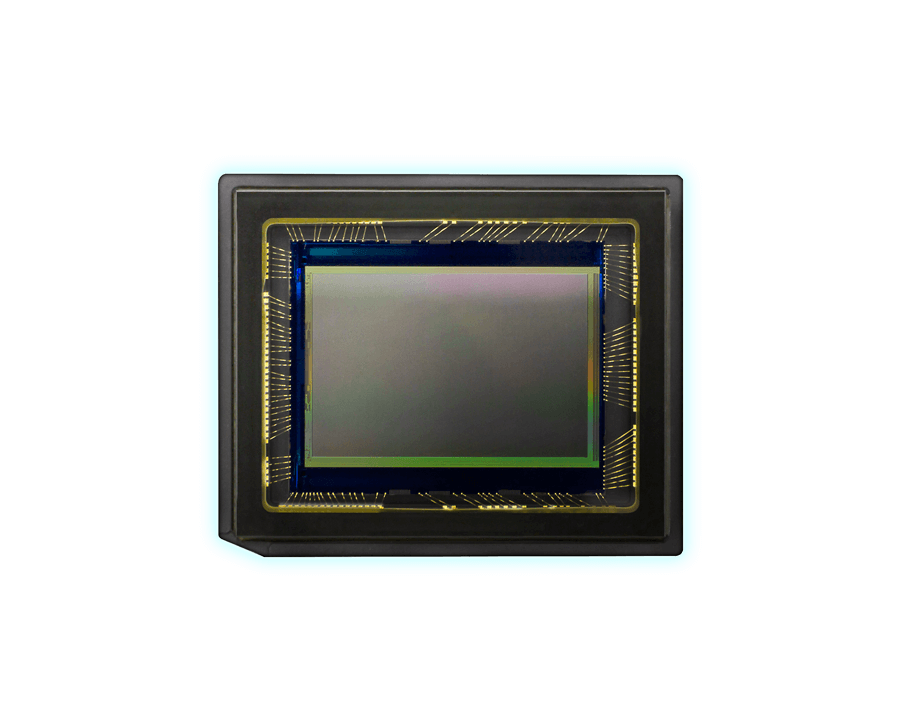

使用最新一代高分辨率 Sony 传感器获取最清晰的图像。 高分辨率 Pregius 传感器

为大靶面传感器提供更高质量的成像效果

EMVA 1288 性能数据 31.4 MP Sony IMX342 全球快门 APS-C CMOS

> 70 dB
动态范围

< 2.5 e-
时间暗噪声

> 10100 e-
饱和容量

> 40 dB
最大信噪比

Sony-IMX342-QE-Curve

Sony-IMX342-QE-Curve-color-model

Slide

Active Sensor Alignment

Active Sensor Alignment for Triton Camera

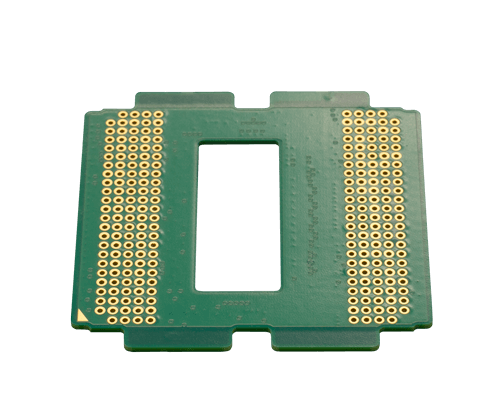

如果传感器尺寸偏大,在相机生产过程中传感器倾斜和偏转的微小差异都会对成像质量产生不良影响。 这就是为什么所有 Atlas 相机都必须经过芯片自动校正生产工艺以尽量减少传感器的倾斜和偏转,并将图像传感器放置在镜头光轴的中心。 其结果是经过精准校正的大靶面传感器,它与镜头支架对齐,能够提供整幅清晰的图像,即使在图像角落处都不失真。

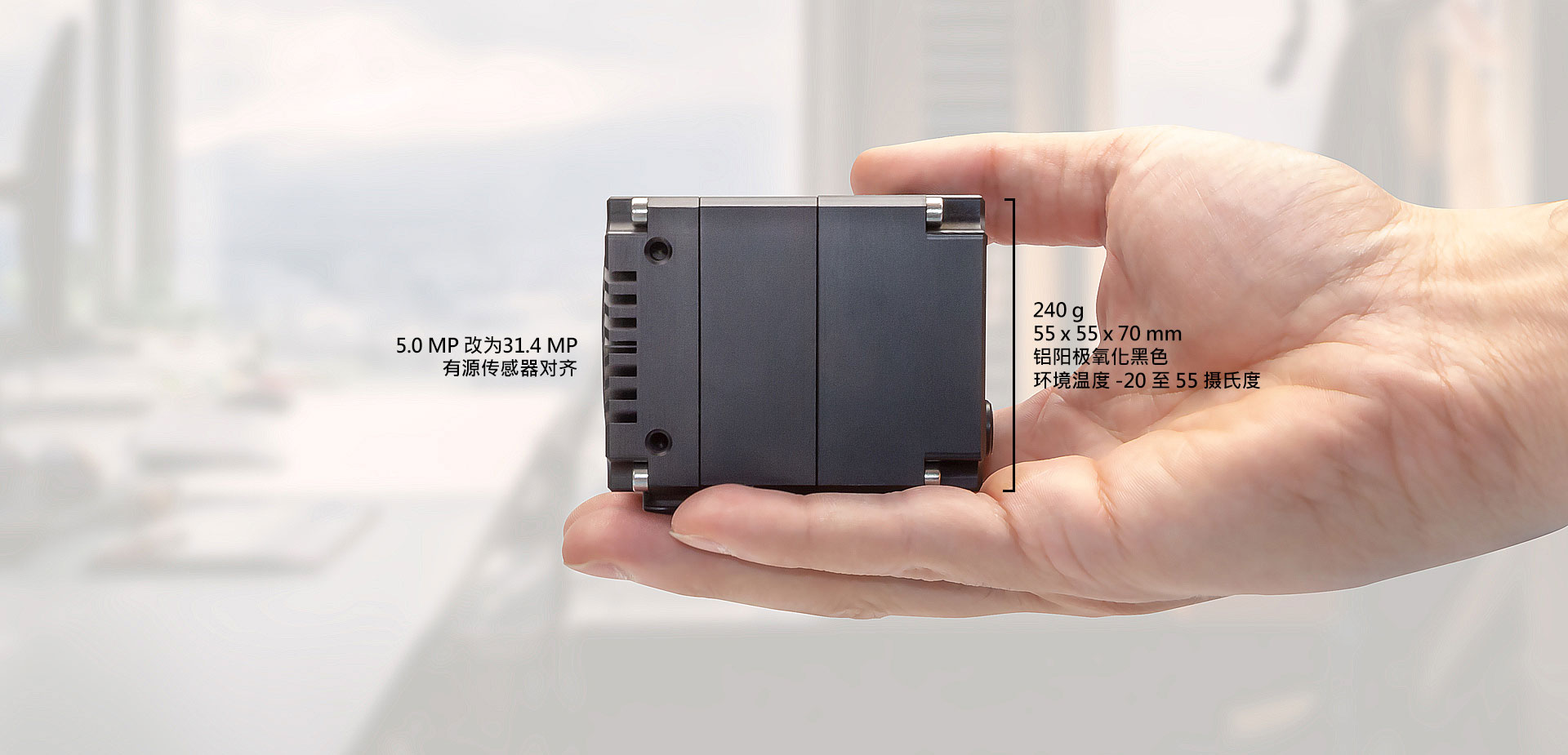

大靶面紧凑型5G工业相机

Atlas相机

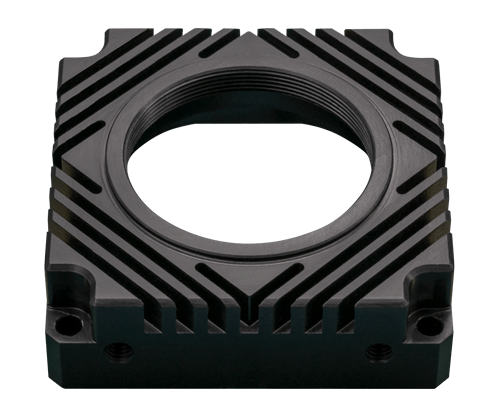

紧凑型工业相机中的大尺寸传感器

Atlas10-10gige-camera-Angled-Side-newActive Sensor Alignment

Slide 无需重新布线即可加速您的映像。 使用现有的千兆以太网 CAT5e 或 CAT6 电缆以更快的帧速率传输更高分辨率的图像。与 “NBASE-T IEE P802.3Bz” 接口卡兼容。并与支持 5GBASE-T(超过 600MB/s)和 2.5GBASE-T(300 MB/s)标准的开关兼容。向后兼容 1GbE 连接。 1GbE 2.5GbE 5GbE 使用 NBASE-T 技术提升您的应用 使用CAT5E和CAT6线缆可实现600兆/秒的5G传输速度

通过以太网供电(PoE)的高速5G相机

以太网供电

以太网供电 (PoE) 允许通过一条 M12 以太网电缆进行数据和供电,这通过减少所需电缆数量并最大限度地减少未来的维护来增加价值。

gige-vision-logo

100% 合规

Atlas 与符合 GigE Vision 标准的第三方软件和硬件供应商兼容。 这可确保不同供应商之间可靠和一致的操作。

M12 和 M8 连接器

M12 以太网和 M8 GPIO 连接器旨在满足工业环境的需求。M12 以太网连接器标准化为 IEC 61076-2-109,并包含在 GigE 视觉标准中。其坚固耐用的设计可抵抗强震动,并防止电气干扰。 安全的 8 引脚 M8 GPIO 连接器标准化为 IEC 61076-2-104,具有 光耦合输入线路、光耦合输出线路和两条双向线路。M12 以太网和 M8 GPIO 连接是工业、汽车、农业、过程控制、食品和饮料以及医疗应用等苛刻应用的绝佳选择。

机器视觉相机m12以太网
M12和m8电缆

完美贴合

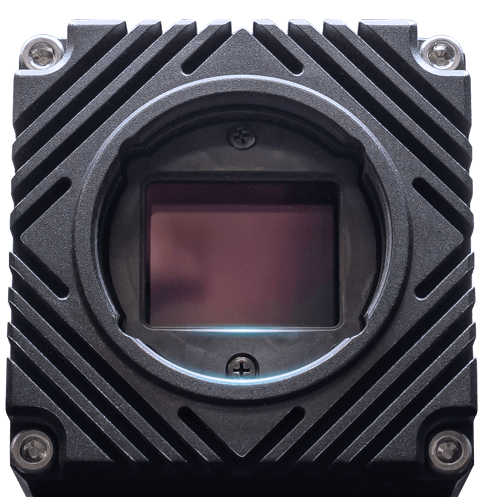

TFL-Mount - JIIA镜头标准设计用于大尺寸传感器

TFL-Mount 专为大尺寸传感器设计,同时保持高效的尺寸。本日本工业成像协会 (JIIA) 镜头标准采用 35 mm 的安装尺寸,后法兰焦距 (BFD) 为17.526mm。  在添加环形适配器时,TFL-Mount 也可以利用 F -Mount 镜头。

TFL-mount for APS-C and 4/3" sensors

Arena Software Development Kit (SDK)
Arena SDK

Arena SDK

欢迎来到我们强大的软件开发工具包 Arena。 Arena SDK 从头开始设计,以利用高分辨率 Atlas 相机。它能够快速工作,更少的函数调用,并且更易于使用,这要归功于它基于 Genicam 标准的现代 GUI。

• 包括示例代码和一组强大的 API
• 在我们易于使用的 HTML5 文档中搜索帮助主题
• 用于快速开发自定义 GUI 的 Arena UI 工具包
• 用于图像采集和相机配置的 ArenaView GUI

访问 Arena SDK 页面了解更多信息。
