The Phoenix Machine Vision Camera Phoenix Phoenix系列是一款超紧凑及多用途折叠机板设计的工业面阵相机,其外形尺寸仅为24x24毫米及28x28毫米两种规格。此系列相机设定出厂外观类似于传统的工业相机,但其无外壳及可折叠的独特机板设计可以将相机很容易地变形为多种角度形态以适应不同应用的需求。同时配备更加袖珍的C/NF/S工业镜头以及RJ45 / FFC/ IX工业用网口接口使相机整体显得更加精巧。 型号查询 适用于OEM超小型且可变形的网口面阵相机 TM 24x24毫米 & 28x28毫米 4镜头接口 3种相机形状 3种网口连接器选项

探索新Phoenix

型号查询

点击型号以获取更多资讯

28x28毫米规格型号

产品型号百万像素分辨率Fake FPS帧率芯片型号靶面尺寸像元尺寸快门镜头接口黑白/彩色网口接口
PHX200S20.0 MP5472 x 3648 px16 fpsSony IMX183 CMOS1"2.40 µm卷帘C黑白/彩色RJ45/IX接口/FFC
PHX120S12.3 MP4096 x 3000 px210 fpsSony IMX304 CMOS1.1"3.45 µm全局C黑白/彩色RJ45/IX接口/FFC
PHX089S8.9 MP4096 x 2160 px313.7 fpsSony IMX267 CMOS1"3.45 µm全局C黑白/彩色RJ45/IX接口/FFC

24x24毫米规格型号

产品型号百万像素分辨率Fake FPS帧率传感器型号靶面尺寸像元尺寸快门镜头接口黑白/彩色网口接口
PHX122S12.2 MP4024 x 3036 px19.7 fpsSony IMX226 CMOS1/1.7"1.85 µm卷帘C / C-mount的傳感器板 / 无镜头座黑白/彩色RJ45/IX接口/FFC
PHX064S6.3 MP3072 x 2048 px219.5 fpsSony IMX178 CMOS1/1.8”2.40 µm卷帘C / C-mount的傳感器板 / NF / S / 无镜头座黑白/彩色RJ45/IX接口/FFC
PHX050S-P5.0 MP2448 x 2048 px324 fpsSony IMX250MRZ CMOS
Sony IMX250MYZ CMOS
2/3"3.45 µm全局C / C-mount的傳感器板 / NF / 无镜头座偏振传感器
黑白/彩色
RJ45/IX接口/FFC
PHX050S5.0 MP2448 x 2048 px424 fpsSony IMX264 CMOS2/3"3.45 µm全局C / C-mount的傳感器板 / NF / 无镜头座黑白/彩色RJ45/IX接口/FFC
PHX032S3.2 MP2048 x 1536 px538 fpsSony IMX265 CMOS1/1.8"3.45 µm全局C / C-mount的傳感器板 / NF / S / 无镜头座黑白/彩色RJ45/IX接口/FFC
PHX023S2.3 MP1920 x 1200 px652 fpsSony IMX392 CMOS1/2.3"3.45 µm全局C / C-mount的傳感器板 / NF / S / 无镜头座黑白/彩色RJ45/IX接口/FFC
PHX016S1.6 MP1440 x 1080 px777 fpsSony IMX273 CMOS1/2.9"3.45 µm全局C / C-mount的傳感器板 / NF / S / 无镜头座黑白/彩色RJ45/IX接口/FFC
PHX004S0.4 MP728 x 544 px8291 fpsSony IMX287 CMOS1/2.9"6.9 µm全局C / C-mount的傳感器板 / NF / S / 无镜头座黑白/彩色RJ45/IX接口/FFC

以下有关Phoenix相机的更多详细信息

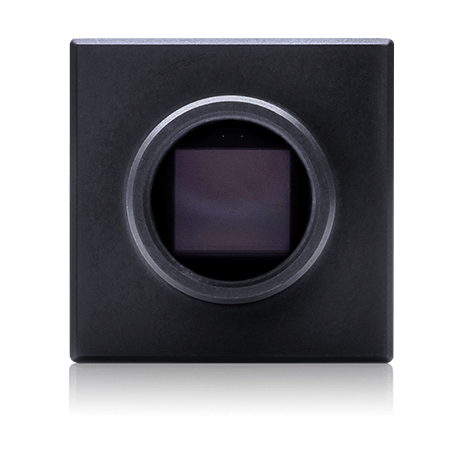

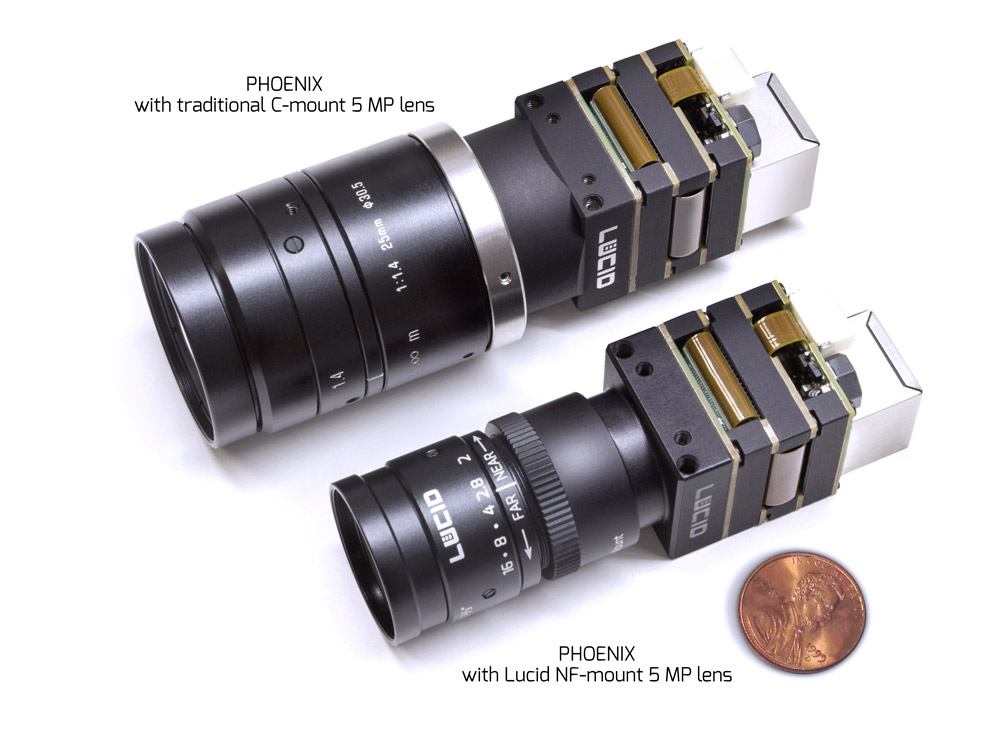

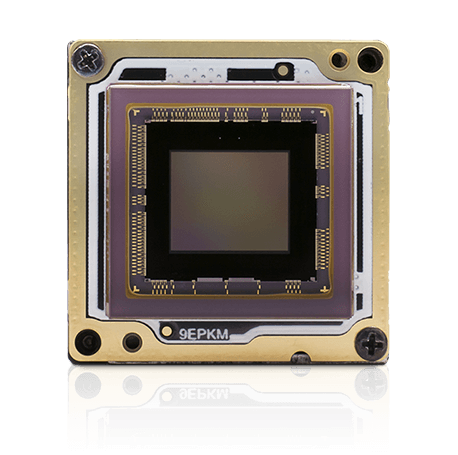

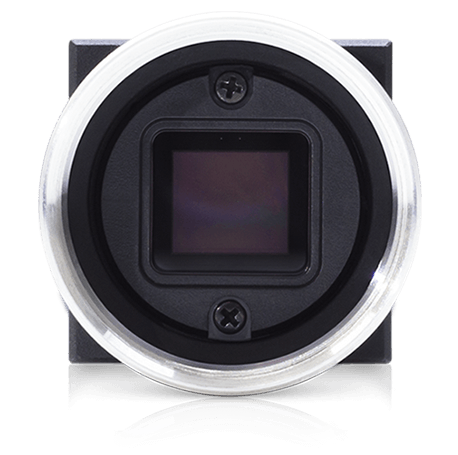

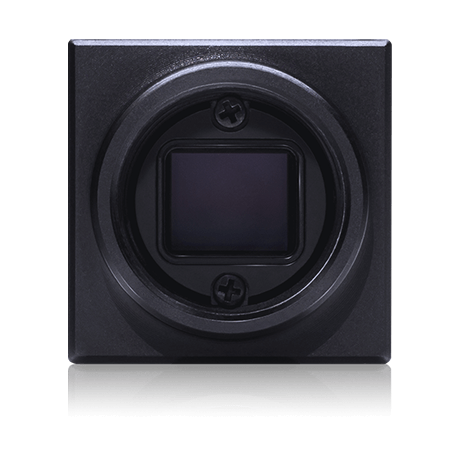

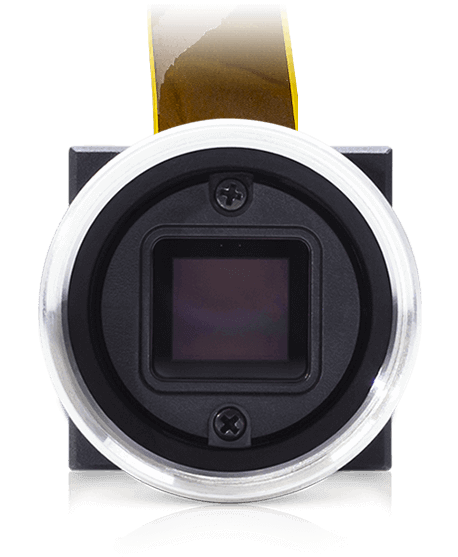

C-mount的傳感器板 Phoenix C-mount的傳感器板 C-mount的傳感器板 无镜头座 S-Mount NF-Mount C-Mount 完美对接 我们可以为Phoenix相机提供优质的镜头接口。 客户自行修改镜头接口费时费力。 这就是为何我们Phoenix相机搭配了各类不同镜头接口可供客户选择,例如S型,NF型以及C型接口。对于那些需要最大程度节省空间的用户,我们更可以定制无镜头接口相机设计。 各类Phoenix型号可配备不同的镜头接口,如果上述型号还是无法满足您的需求请与我们联络。

各类形态展示 LUCID的Phoenix网口相机具有独特的可变形设计,可轻松改变相机形态以满足各种OEM应用。 Phoenix的出厂形态类似于传统相机外型。 但是我们又可以将单个机板逐一展开以配合最适合您的应用。

该套件包括将24x24及28x28毫米Phoenix相机转换成90°及180°度所需的所有工具和配件。

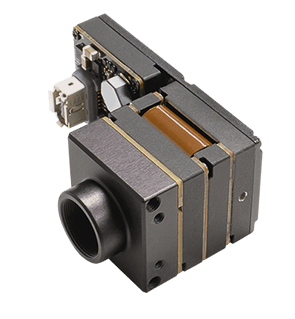

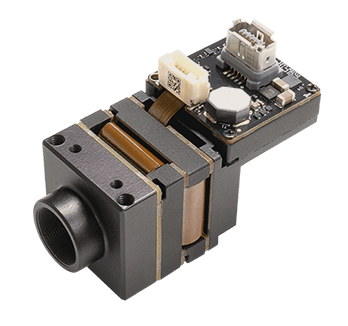

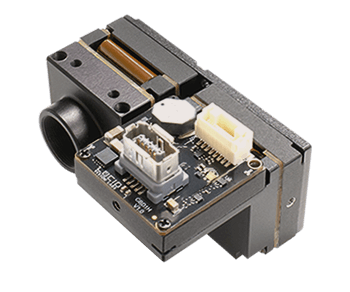

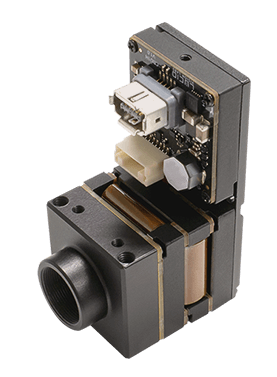

Phoenix S-mount with ix Industrial Connector shown using 180° & 90° Transform Kit for 24x24mm Phoenix 出厂形态 180° + 90°形态 180°形态 90°形态 180°形态

网口选项

选择适当的网口接口可以为独特相机应用提供更多的机构设计选择以降低设计的复杂性,缩小相机的整体尺寸并缩短您的开发时间。除RJ45接口外,​​Phoenix相机还提供了ix网口接口以及扁平软电缆(FFC)接口。

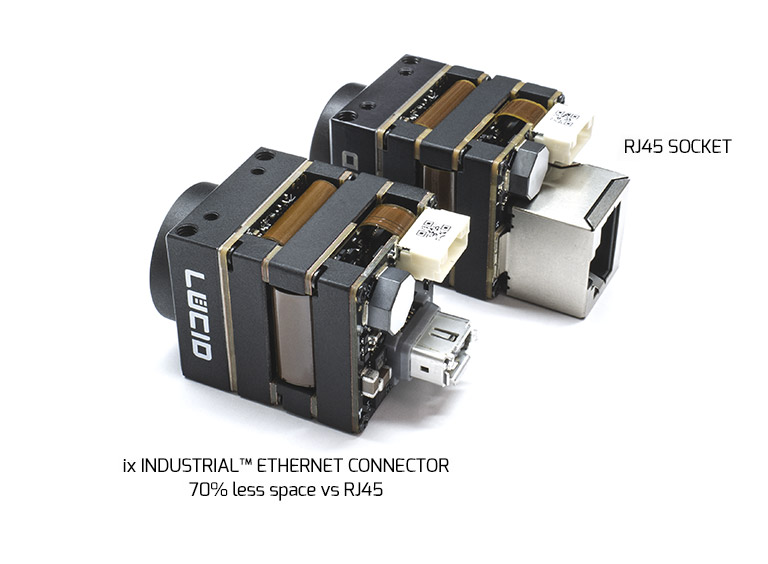

ix工业接口体积比RJ45小了70%。它可以提供高EMC保护,金属连接钩,98 n的锁定强度,5,000个循环的保证以及抗冲击和抗振动的EN 50155兼容性。

扁平柔性电缆(FFC)连接器使用细电缆,并结合了以太网和GPIO数据。这样可以减少线材空间,并允许定制PCB连接以实现更独特的应用设计。

Phoenix以太网连接器

Phoenix配置列表

镜头接口

24x24毫米规格型号

40万像素
160万像素
230万像素
320万像素

Phoenix镜头接口

500万像素
500万像素偏振

Phoenix镜头接口

640万像素
1220万像素

Phoenix镜头接口

28x28毫米规格型号

890万像素
1230万像素
2000万像素

Phoenix镜头接口

传感器型号

24x24毫米规格型号

Phoenix传感器型号

Phoenix传感器型号

28x28毫米规格型号

Phoenix 28x28mm 传感器型号

相机形状

24x24和28x28毫米规格型号

所有型号

24x24毫米Phoenix转换套件

28x28毫米Phoenix转换套件

网口选项

24x24和28x28毫米Phoenix型号

所有型号

更多Phoenix相机信息

更佳的图像,更好的效果

Sony Pregius和Starvis CMOS传感器

CMOS sensor

考虑当今最具挑战性、要求极高的成像应用,全天候运行无与伦比的成像质量。 凤凰机视觉摄像头为Sony传感器提供令人难以置信的品质和性能。Sony Pregius™传感器是业界领先的全球快门CMOS传感器。 索尼的全球快门技术可捕捉清晰、非失真图像,读取噪声极低,动态范围极高。Sony Starvis™传感器是行业领先的卷帘CMOS传感器。 Sony的CMOS传感器用于凤凰相机,为当今最具挑战性的任务提供所需的成像质量


手机壳两极化图像

在透明材料上进行刮伤和压力检查

使用极化摄像头进行碳纤维检测

材料一致性检测(碳纤维)

使用带有索尼IMX250MZR/MYR CMOS偏振传感器的PHOENIX相机查看可见光以外的光线。 5 MP型号PHX050S-P/Q使用四个方向滤波器提供相机处理,并输出每个图像像素的强度和偏振角度。 使用PHOENIX偏振摄像头,偏振现在可以成为解决成像挑战的紧凑且经济高效的方法。

polarized-logo

稳定且持续可靠

Quality at Lucid

可靠的相机技术可以大大提高终端设计的性能和寿命,并大大减少诊断、故障排除和修复所损失的时间。 为了减少这些问题,Phoenix相机经过精心设计,可在严苛的工业环境中工作。 在相机开始生产之前,许多产品原型经过极限压力测试,以获得温度、振动和湿度耐受性数据。 这些测试的结果是我们在生产进行筛选测试的基础。 每件商品必须在包装和放行之前通过所有筛选测试。

Phoenix Machine Vision Camera
快速图像信号处理(ISP)管道

快速图像信号处理(ISP)管道

我们强大的ISP在释放传感器的全部潜力时不会跳过节拍。 我们的工程师将传感器、FPGA、固件和内存之间的通信最大化,以达到突破性边界,并为您提供符合您期望的相机。

•  启用利益区域(ROI)、binning或decimation,而不会对较高帧率施加任何限制。

•  从多种不同的像素格式中进行选择,以满足您的成像工作流程要求。

•  启用我们的色彩校正矩阵(CCM),实现逼真的色彩复制,并实现相同的帧速率,而不会有任何减速。

无忧连接

无忧连接

我们知道相机完美连接和与其他组件集成的重要性。Phoenix相机符合GigE Vision标准,可轻松地与其他第三方的GigE Vision软件一起使用。 经过我们的研发,我们设计了一个高速GPIO,可用于触发和闪光灯,可降低延迟GigE图像传输,以及实现网络同步的标准。

GigE Vision符合最大第三方软件兼容性

• 我们的以太网供电(PoE)端口通过一条电缆简化了电源和数据,IEEE 802.3af符合适当的电源隔离要求。

• 8针GPIO包括用于高速触发器和闪光灯的光学隔离引脚和非隔离引脚

• 支持IEEE 1588 PTP,用于与其他网络设备进行自动时钟同步

Phoenix is GigE Vision Compliant
Arena Software Development Kit (SDK)

Arena 软件开发套件

欢迎来到我们强大的软件开发工具包,称为竞技场。 Arena SDK是全新设计,并利用最新的行业标准和计算机技术。 凭借其基于GenICam标准的现代GUI,它的工作速度快,功能调用更少,使用更简单。

• 包括示例代码和一组API
• 在我们的易于使用的HTML5文档中搜索帮助主题
• Arena UI工具包的自定义GUI的快速发展
• ArenaView GUI,用于查看和获取图像

请访问Arena SDK页面了解更多信息。
