Triton Camera - Lucid Vision Labs

Triton

兼容GigE Vision和GenICam机器视觉面阵及线阵相机，具有卓越性价比，专为各种严苛工业环境而设计。

工业相机技术的尖端创新

IP67工业防护，芯片光学校正，突出卓越的光学性能，轻巧紧凑的29 x 29毫米尺寸。

M12 GigE PoE

M8 8-Pin GPIO

29x29x46毫米外壳

IP67 镜头套筒

Triton - 性价比新标准

Triton型号查询

型号	百万像素	分辨率	Fake FPS	帧率	芯片	靶面尺寸	像元尺寸	快门	镜头接口	黑白/彩色	接口
TRI245S	24.5 MP	5320 x 4600 px	1	4.5 fps	Sony IMX540 CMOS	4/3"	2.74 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI204S	20.4 MP	4504 x 4504 px	2	5.5 fps	Sony IMX541 CMOS	1.1"	2.74 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI200S	20.0 MP	5472 x 3648 px	3	5.6 fps	Sony IMX183 CMOS	1"	2.40 µm	卷帘	C	黑白/彩色	M12 GigE Vision
TRI162S	16.2 MP	5320 x 3032 px	4	6.9 fps	Sony IMX542 CMOS	1.1"	2.74 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI124S	12.3 MP	4096 x 3000 px	5	9.0 fps	Sony IMX545 CMOS	1/1.1"	2.74 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI120S	12.3 MP	4096 x 3000 px	6	9.0 fps	Sony IMX304 CMOS	1.1"	3.45 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI122S	12.2 MP	4024 x 3036 px	7	9.1 fps	Sony IMX226 CMOS	1/1.7"	1.85 µm	卷帘	C	黑白/彩色	M12 GigE Vision
TRI089S	8.9 MP	4096 x 2160 px	8	12.5 FPS	Sony IMX267 CMOS	1"	3.45 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI081S	8.1 MP	2840 x 2840 px	9	14.8 fps	Sony IMX546 CMOS	2/3″	2.74 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI071S	7.1 MP	3208 x 2200 px	10	15.8 fps	Sony IMX428 CMOS	1.1"	4.5 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI064S	6.3 MP	3072 x 2048 px	11	17.7 fps	Sony IMX178 CMOS	1/1.8”	2.40 µm	卷帘	C	黑白/彩色	M12 GigE Vision
TRI054S	5.4 MP	2880 x 1860 px	12	20.8 fps	Sony IMX490 CMOS	1/1.55"	3.0 µm	卷帘	C	彩色 24bit HDR	M12 GigE Vision
TRI050S1-P/Q	5.0 MP	2448 x 2048 px	13	22 fps	Sony IMX264MZR CMOS Sony IMX264MYR CMOS	2/3"	3.45 µm	全局	C	偏振黑白/彩色	M12 GigE Vision
TRI050S-P/Q	5.0 MP	2448 x 2048 px	14	22 fps	Sony IMX250MZR CMOS Sony IMX250MYR CMOS	2/3"	3.45 µm	全局	C	偏振黑白/彩色	M12 GigE Vision
TRI051S	5.0 MP	2448 x 2048 px	15	22 fps	Sony IMX547 CMOS	1/1.8″	2.74 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI050S	5.0 MP	2448 x 2048 px	16	22 fps	Sony IMX264 CMOS	2/3"	3.45 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI032S	3.2 MP	2048 x 1536 px	17	35.4 fps	Sony IMX265 CMOS	1/1.8"	3.45 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI028S	2.8 MP	1936 x 1464 px	18	39.2 fps	Sony IMX429 CMOS	2/3"	4.5 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI023S	2.3 MP	1920 x 1200 px	19	48.3 fps	Sony IMX392 CMOS	1/2.3"	3.45 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI016S	1.6 MP	1440 x 1080 px	20	71.6 fps	Sony IMX273 CMOS	1/2.9"	3.45 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI005S	0.5 MP	812 x 620 px	21	166.4 fps	Sony IMX433 CMOS	1/1.7"	9.0 µm	全局	C	黑白/彩色	M12 GigE Vision
TRI004S	0.4 MP	720 x 540 px	22	286 fps	Sony IMX287 CMOS	1/2.9"	6.9 µm	全局	C	黑白/彩色	M12 GigE Vision

Triton工业线阵相机

相机型号	水平/垂直分辨率	行频	芯片	靶面尺寸	像元尺寸	快门	镜头接口	黑白/彩色	接口
TRI02KA	2048 x 1 px	60 kHz	AMS Dragster DR-2k-7	14.3 mm	7 µm	全局	C	黑白	M12 GigE Vision

超越轻巧

29 x 29 毫米

67 克

M12/M8 工业接口

-20°C 至 55°C

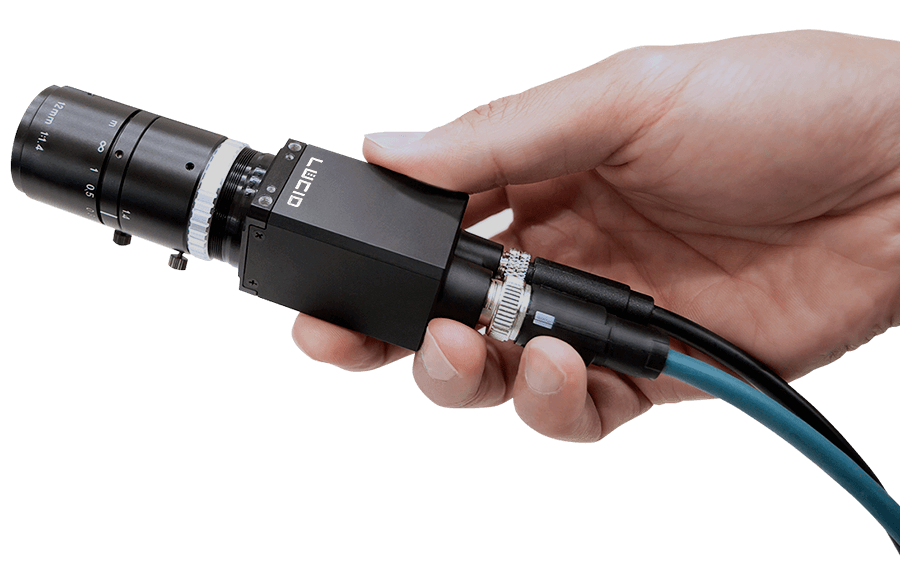

Triton相机将标准的29 x 29毫米机器视觉相机推向新的水平。

Triton相机核心被两个铝制外壳密封包裹并由4颗M2螺丝锁定。以太网的M12接口和M8的GPIO接口能够保证坚固耐用的相机连接，可抵御外力冲击和振动。为获得更高级别相机防护，可选择安装IP67镜头套筒使其实现防尘和防水性能。相机的工作温度范围从-20°C到55°C。体积仅为29×29毫米的Triton仅重67克，可以在各种任何苛刻环境中工作。

Gigabit Ethernet

可靠、多功能的工业用接口。

100米长线缆

使用长达100米并带有隔离电源线缆

1Gb/s 带宽

高达1Gb/秒(1,000 Mb/秒)原始及未压缩图像数据传输

以太网供电

通过以太网供电(PoE)可实现在同一条线缆上同时提供数据和电源从而简化设计及方便维护

100% 合规

与符合GigE Vision标准的第三方软件和硬件供应商兼容

芯片光学校正

Active Sensor Alignment for Triton Camera

所有Triton相机均通过芯片光学校正生产工艺，以最大限度地减少芯片在生产过程中发生倾斜或偏转以确保芯片被放置在镜头光轴中心点，我们六臂活动制造工艺精确地将芯片定位到镜头安装上，保证取像质量，即便图像边缘也清晰可见。

IP67 防护

什么是IP67？

Ingres Protection (IP)评级系统是全球标准的对于固态物体和液体防护评级等级的系统。IP67 Triton带有镜头套筒，可防止灰尘、污垢和沙子等固体颗粒。它还可以让相机在1米水压的环境种实现30分钟的防水保护。Triton相机采用了高品质的铝制外壳以使其在严苛的工作环境下确保相机的耐用性，并采用高品质成像技术，而无需额外的防水防尘套筒以实现相机体积最小化。

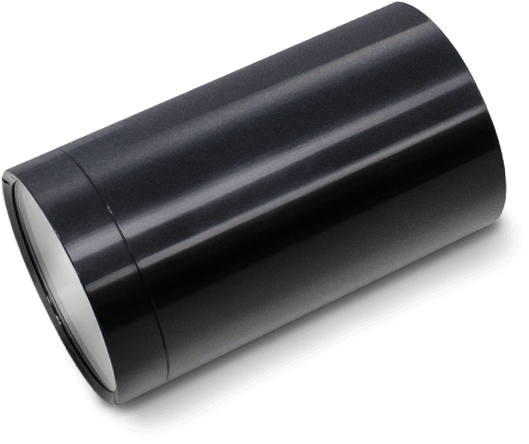

通过安装LUCID的IP67密封镜头套筒和密封环，
相机镜头可实现防水防尘。
3镜头管长度。

IP67镜头套筒

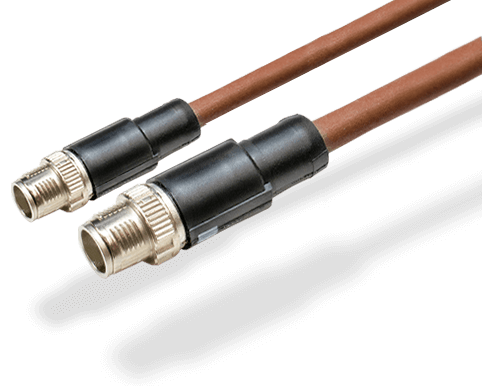

IP67 M12 & M8 线材

IP67线材和相机接口全密封连接可以实现防水防尘，
并且比普通网口连接更加牢固。

我需要什么？

M12和M8连接器

M12以太网和M8 GPIO连接器提供稳健安全的电缆连接，防污垢、灰尘和水。 M12以太网连接器的标准化为IEC 61076-2-109，并包含在GigE视觉标准中。安全的8位M8 GPIO连接器通过光耦合输入线、光耦合输出线和两条双向线路，标准化为IEC 61076-2-104。坚固的M12和M8端口专为振动环境中的无误操作而设计，可防止电气干扰，使Triton成为工业、汽车、工艺控制、食品和饮料以及医疗等行业的理想之选。

M12和M8连接器

更好的图像，更好的结果

GS
全球快门传感器

+70dB
高动态范围

<5e-
低噪声

Sony Pregius CMOS 传感器

考虑当今最具挑战性、要求极高的成像应用，全天候运行无与伦比的成像质量。 Triton机器视觉相机为Sony Pregius™传感器提供了令人难以置信的品质和性能。Sony Pregius™传感器是业界领先的全球快门CMOS传感器。索尼的全球快门技术可捕捉清晰、非失真图像，读取噪声极低，动态范围极高。索尼的Pregius CMOS传感器用于Triton相机，为当今最具挑战性的任务提供所需的成像质量。

通过偏振发现隐藏的材料属性

使用带索尼IMX250MZR/MYR CMOS偏振芯片的Triton相机查看可见光以外的光，500万Triton型号TRI050S-P/Q使用四个方向滤波器提供相机处理，并输出每个图像像素的强度和偏振角度，使用Triton偏振相机，偏振现在可以成为解决成像挑战的紧凑且经济高效的方法。

Arena SDK

欢迎来到我们强大的软件开发工具包，称为Arena。 Arena SDK从头开始设计，可利用全新的行业标准和软件技术。凭借其基于GenICam标准的现代GUI，它的工作速度快，功能调用更少，使用更简单。

• 包括示例代码和一组API。
• 在我们的易于使用的HTML5文档中搜索帮助主题
• 竞技场UI工具包的自定义GUI的快速发展
• ArenaView GUI用于查看和获取图像。

请访问 Arena SDK
