5Gbase-T 的优势

Atlas 工业相机设计用于需要小巧尺寸高带宽的成像应用。 5Gbase-T 以太网接口比千兆以太网快 5 倍,比 USB 3.1 Gen1 快 50 %,可与多达 100 米的普通铜以太网电缆配合使用。Atlas 支持 以太网供电 (PoE),可简化集成并降低成本。而且,尽管其紧凑的尺寸,阿特拉斯支持大格式 APS-C 图像传感器,而无需大型散热器或风扇。5GigE Atlas 相机具有更快的帧率、小尺寸和出色的性价比的完美平衡。

Atlas 5GigE 工业相机

探索我们的 Atlas 5GBASE-T 相机型号

有关型号规格,请单击下面的零件编号。

型号百万像素分辨率 帧率芯片型号靶面像元尺寸快门镜头接口黑白/彩色网口接口
ATL314S31.4 MP6464 x 4852 px117.9 fpsSony IMX342 CMOSAPS-C 27.9mm3.45 µm全局TFL (M35 x 0.75) / 无镜头座黑白/彩色5GBASE-T, M12
ATL196S19.6 MP4416 x 4428 px227.9 fpsSony IMX367 CMOS4/3" 21.6mm3.45 µm全局TFL (M35 x 0.75)黑白/彩色5GBASE-T, M12
ATL168S16.8 MP5456 x 3076 px332.9 fpsSony IMX387 CMOS4/3" 21.7mm3.45 µm全局TFL (M35 x 0.75)黑白/彩色5GBASE-T, M12
ATL120S12.3 MP4096 x 3000 px442.5 fpsSony IMX253 CMOS1.1"3.45 µm全局C-mount黑白/彩色5GBASE-T, M12
ATL089S8.9 MP4096 x 2160 px558.5 fpsSony IMX255 CMOS1"3.45 µm全局C-mount黑白/彩色5GBASE-T, M12
ATL071S7.1 MP3208 x 2200 px674.6 fpsSony IMX420 CMOS1.1"4.5 µm全局C-mount黑白/彩色5GBASE-T, M12
ATL050S5.0 MP2448 x 2048 px798 fpsSony IMX250 CMOS2/3"3.45 µm全局C-mount黑白/彩色5GBASE-T, M12
ATL028S2.8 MP1936 x 1464 px8173 fpsSony IMX421 CMOS2/3"4.5 µm全局C-mount黑白/彩色5GBASE-T, M12
Atlas 5GigE IP67 工业相机

探索我们的 Atlas IP67 5GBASE-T 相机型号

我们的 Atlas IP67 型号具有相同的 5GigE 性能,但内置 IP67 防护,可防尘防水。

型号百万像素分辨率 帧率芯片型号靶面像元尺寸快门镜头接口黑白/彩色网口接口
ATP245S24.5 MP5320 x 4600 px122.7 fpsSony IMX540 CMOS4/3"2.74 µm全局C-mount黑白/彩色5GBASE-T, M12
ATP204S20.4 MP4504 x 4504 px227.3 fpsSony IMX541 CMOS1.1"2.74 µm全局C-mount黑白/彩色5GBASE-T, M12
ATP200S20 MP5472 x 3648 px317.9 fpsSony IMX183 CMOS1"2.40 µm卷帘C-mount黑白/彩色5GBASE-T, M12
ATP162S16.2 MP5320 x 3032 px434.4 fpsSony IMX542 CMOS1.1"2.74 µm全局C-mount黑白/彩色5GBASE-T, M12
ATP124S12.3 MP4096 x 3000 px545.2 fpsSony IMX545 CMOS1/1.1"2.74 µm全局C-mount黑白/彩色5GBASE-T, M12
ATP120S12.3 MP4096 x 3000 px642.5 fpsSony IMX253 CMOS1.1"3.45 µm全局C-mount黑白/彩色5GBASE-T, M12
ATP089S8.9 MP4096 x 2160 px758.5 fpsSony IMX255 CMOS1"3.45 µm全局C-mount黑白/彩色5GBASE-T, M12
ATP081S8.1 MP2840 x 2840 px868.8 fpsSony IMX546 CMOS2/3″2.74 µm全局C-mount黑白/彩色5GBASE-T, M12
ATP071S7.1 MP3208 x 2200 px974.6 fpsSony IMX420 CMOS1.1"4.5 µm全局C-mount黑白/彩色5GBASE-T, M12
ATP051S5.0 MP2448 x 2048 px10110 fpsSony IMX547 CMOS1/1.8″2.74 µm全局C-mount黑白/彩色5GBASE-T, M12
ATP050S5.0 MP2448 x 2048 px 1198 fpsSony IMX250 CMOS2/3"3.45 µm全局C-mount黑白/彩色5GBASE-T, M12
ATP028S2.8 MP1936 x 1464 px 12173 fpsSony IMX421 CMOS2/3"4.5 µm全局C-mount黑白/彩色5GBASE-T, M12
Atlas SWIR IP67 工业相机

探索我们的 Atlas SWIR IP67 相机型号 (仅 1 千兆以太网)

我们的 Atlas SWIR IP67 型号采用索尼的 SenSWIR CMOS 传感器,内置 IP67 保护装置,可防尘防水。请注意,我们的 SWIR 型号只有 1GigE。请访问 Atlas SWIR 页面了解更多信息。

型号百万像素分辨率帧率芯片靶面尺寸像元尺寸冷却技术快门镜头接口灵敏度范围接口
SWIR LogoATP003-WC0.3 MP 640 x 512 px256 fpsSony IMX991 CMOS1/4“5 µmTEC1,
内部散热片
GlobalC 400nm - 1700nm (黑白)M12 GigE Vision
SWIR LogoATP013-WC1.3 MP 1280 x 1024 px84.9 fpsSony IMX990 CMOS1/2“5 µmTEC1,
内部散热片
GlobalC400nm - 1700nm (黑白)M12 GigE Vision

为大靶面传感器提供更高质量的成像效果

EMVA 1288 性能数据 31.4 MP Sony IMX342 全球快门 APS-C CMOS

> 70 dB
动态范围

< 2.5 e-
时间暗噪声

> 10100 e-
饱和容量

> 40 dB
最大信噪比

Sony-IMX342-QE-Curve

Sony-IMX342-QE-Curve-color-model

Active Sensor Alignment

Active Sensor Alignment for Triton Camera

如果传感器尺寸偏大,在相机生产过程中传感器倾斜和偏转的微小差异都会对成像质量产生不良影响。 这就是为什么所有 Atlas 相机都必须经过芯片自动校正生产工艺以尽量减少传感器的倾斜和偏转,并将图像传感器放置在镜头光轴的中心。 其结果是经过精准校正的大靶面传感器,它与镜头支架对齐,能够提供整幅清晰的图像,即使在图像角落处都不失真。

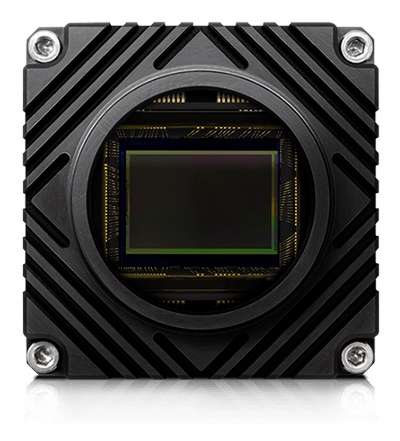

大靶面紧凑型5G工业相机

Atlas相机

紧凑型工业相机中的大尺寸传感器

Atlas10-10gige-camera-Angled-Side-newActive Sensor Alignment

通过以太网供电(PoE)的高速5G相机

以太网供电

以太网供电 (PoE) 允许通过一条 M12 以太网电缆进行数据和供电,这通过减少所需电缆数量并最大限度地减少未来的维护来增加价值。

gige-vision-logo

100% 合规

Atlas 与符合 GigE Vision 标准的第三方软件和硬件供应商兼容。 这可确保不同供应商之间可靠和一致的操作。

M12 和 M8 连接器

M12 以太网和 M8 GPIO 连接器旨在满足工业环境的需求。M12 以太网连接器标准化为 IEC 61076-2-109,并包含在 GigE 视觉标准中。其坚固耐用的设计可抵抗强震动,并防止电气干扰。  安全的 8 引脚 M8 GPIO 连接器标准化为 IEC 61076-2-104,具有 光耦合输入线路、光耦合输出线路和两条双向线路。M12 以太网和 M8 GPIO 连接是工业、汽车、农业、过程控制、食品和饮料以及医疗应用等苛刻应用的绝佳选择。

机器视觉相机m12以太网
M12和m8电缆

完美贴合

TFL-Mount - JIIA镜头标准设计用于大尺寸传感器

TFL-Mount 专为大尺寸传感器设计,同时保持高效的尺寸。本日本工业成像协会 (JIIA) 镜头标准采用 35 mm 的安装尺寸,后法兰焦距 (BFD) 为17.526mm。  在添加环形适配器时,TFL-Mount 也可以利用 F -Mount 镜头。

TFL-mount for APS-C and 4/3" sensors

Arena Software Development Kit (SDK)
Arena SDK

Arena SDK

欢迎来到我们强大的软件开发工具包 Arena。 Arena SDK 从头开始设计,以利用高分辨率 Atlas 相机。它能够快速工作,更少的函数调用,并且更易于使用,这要归功于它基于 Genicam 标准的现代 GUI。

• 包括示例代码和一组强大的 API
• 在我们易于使用的 HTML5 文档中搜索帮助主题
• 用于快速开发自定义 GUI 的 Arena UI 工具包
• 用于图像采集和相机配置的 ArenaView GUI

访问 Arena SDK 页面了解更多信息。
