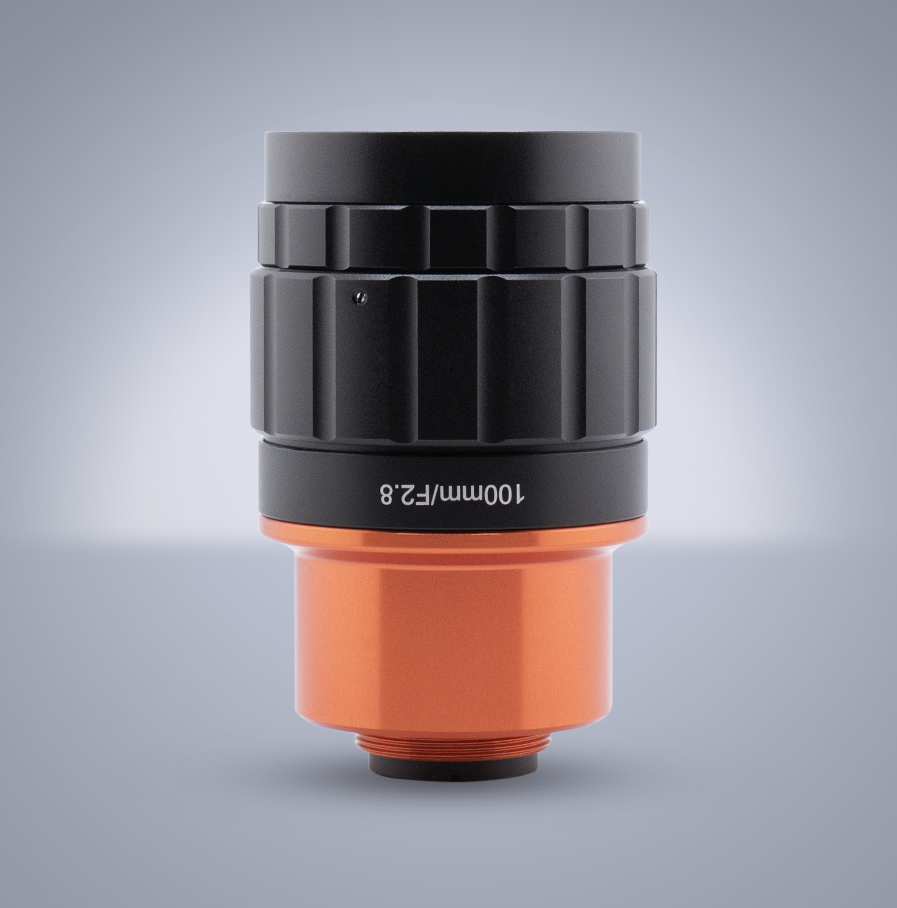

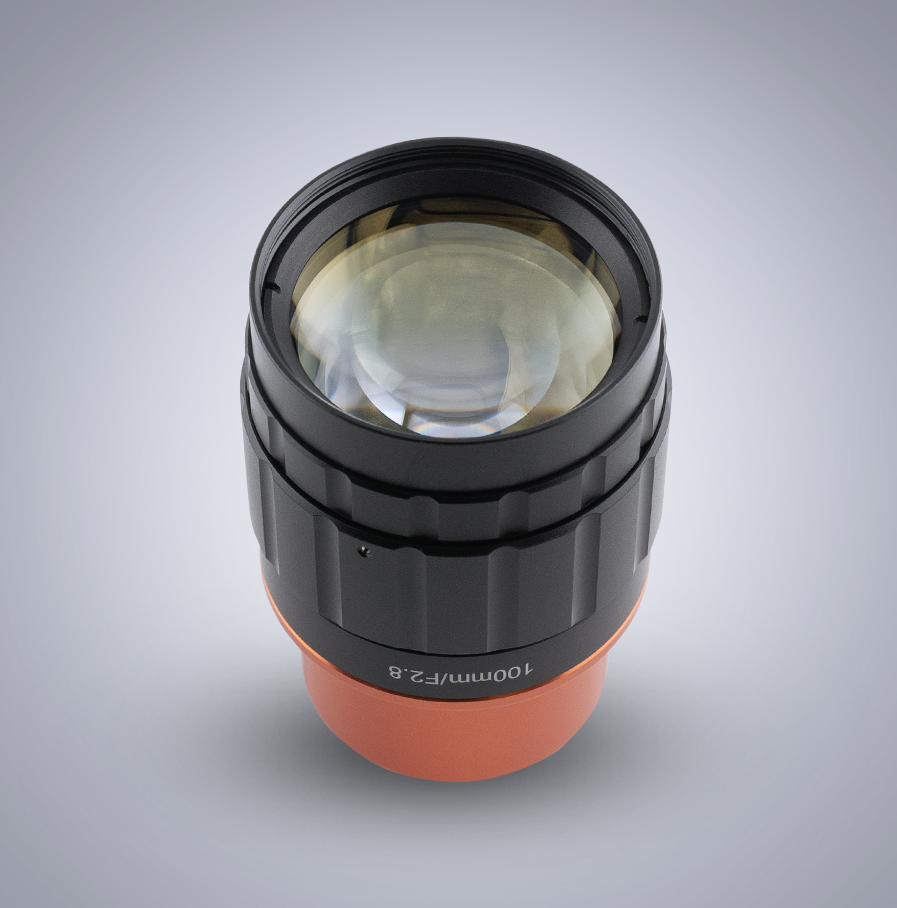

Edmund Optics C-Mount 4/3″ 100mm f/2.8 (C SWIR Series)
TECHSPEC® C 系列定焦 SWIR 镜头结构紧凑、重量轻，是 TECHSPEC® SWIR 系列定焦镜头的经济型替代方案。该系列镜头采用大光圈设计，并配备针对 900 – 1700nm 波长范围优化的宽带增透（AR）镀膜，同时充分考虑了工厂自动化和检测应用对工作距离及分辨率的要求。为了在应用的目标光谱范围内获得最佳分辨率和性能，建议搭配 SWIR 机器视觉滤镜和 SWIR LED 照明使用。TECHSPEC® C 系列定焦 SWIR 镜头按照严格的公差标准制造，可提供更出色的成像性能，并减少不同镜头之间的性能差异，从而便于在多个系统中进行安装和集成。
规格
| Edmund Optics 型号 | 23-225 |
|---|---|
| LUCID SKU: | EOCSW1000 |
| 焦距 | 100 mm |
| 最大传感器规格下的视场 | 9.8mm – 7.4° |
| 畸变 (%) | 1.6 |
| 工作距离 | 750mm – ∞ |
| 镜片数量（组） | 7 (6) |
| 类型 | 定焦镜头 |
| 最大长度 | 76.15 mm |
|---|---|
| 最大传感器规格 | 4/3″ |
| 镀膜 | 900 – 1700nm BBAR |
| 光圈 (f/#) | f/2.8 – f/22 |
| 接口 | C-Mount |
| 外径 | 52 mm |
| 重量 | 257 g |
| 附带固定旋钮 | 共 2 个 |
