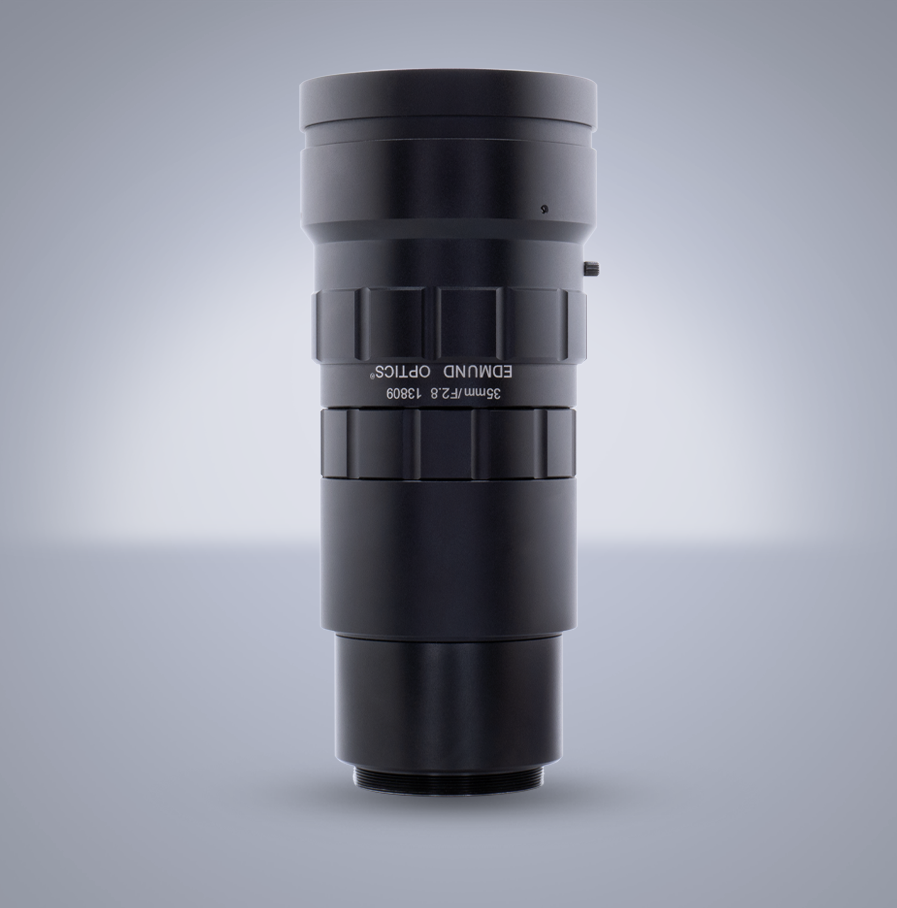

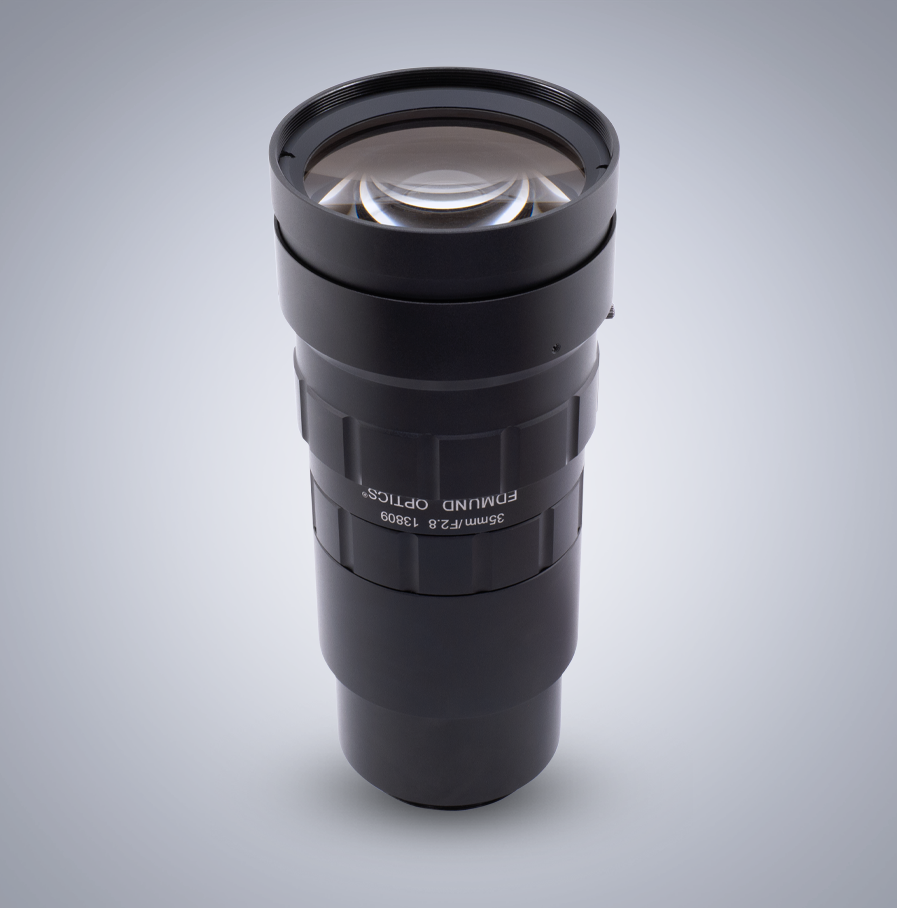

Edmund Optics TFL-II Mount APS-H 35mm f/2.8 (LH Series)
TECHSPEC® LH 系列定焦镜头专为 APS-H 格式的 120 兆像素传感器而设计。LH 系列是首款真正支持 2.2μm 像素尺寸的大画幅镜头。这些超高分辨率镜头适用于 APS-H 传感器（对角线 35.5mm），同时也支持更大的 35mm 全画幅传感器（对角线 43.3mm）。TECHSPEC LH 系列定焦镜头可满足机器视觉以及众多工厂自动化和显示屏检测应用对超高分辨率的要求。
规格
| Edmund Optics 型号 | 13-809 |
|---|---|
| LUCID SKU: | EOLH350 |
| 焦距 | 35 mm |
| 光圈 | f/2.8 – f/22 |
| 工作距离 | 250 mm – ∞ |
| 最大畸变 (%) | 6.8 |
| 滤镜螺纹 | M72 x 0.75 |
| 镀膜 | λ/4 MgF2 |
| 长度 | 175.8mm |
| 镜片数量（组） | 11 (9) |
| 外径 | 75mm |
| 类型 | 定焦镜头 |
| 数值孔径 NA，物方 | 0.02137 |
| 重量 | 1029g |
| 视场角，APS-H 传感器 | 47.3° |
|---|---|
| 最大传感器格式 | 35mm（43.3mm 像圈） | 卡口 | TFL-II 卡口 |
| 视场，4/3″ 传感器 | 142.0mm – 28.2° |
| 视场，1″ 传感器 | 104.2mm – 20.9° |
| 视场，1/1.8″ 传感器 | 58.3mm – 11.8° |
| 视场，1.1″ 传感器 | 115.9mm – 23.2° |
| 视场，2/3″ 传感器 | 71.3mm – 14.4° |
