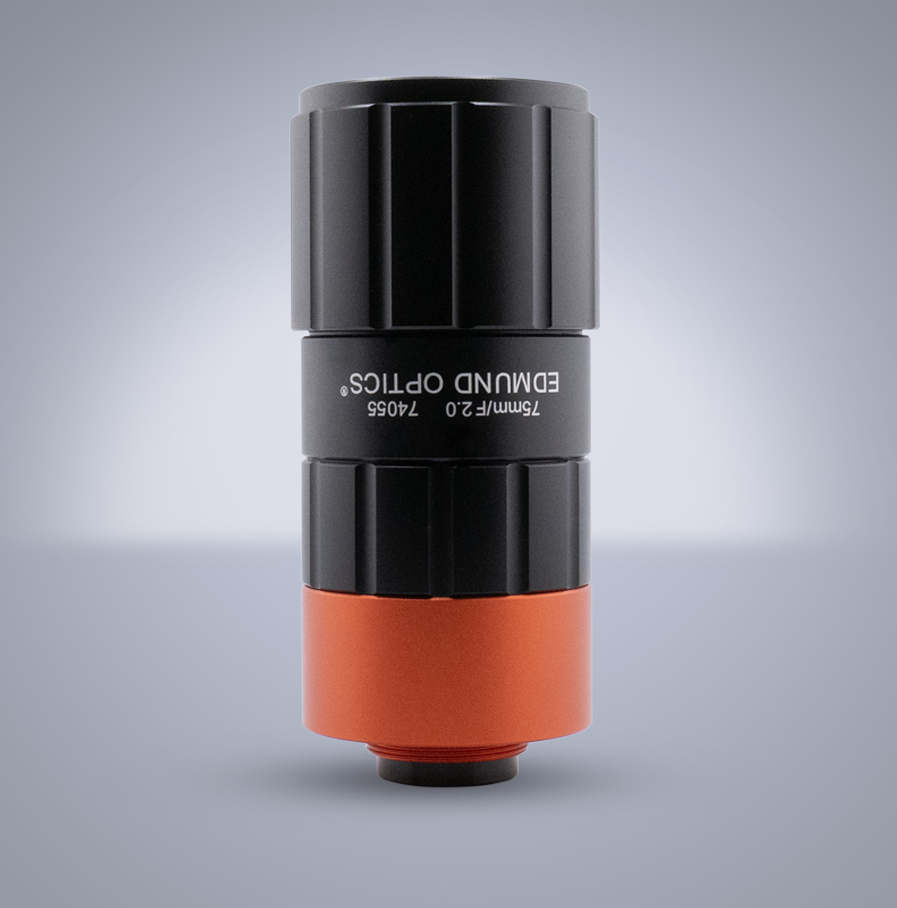

Edmund Optics C-Mount 2/3″ 75mm f/2 (C SWIR Series)
TECHSPEC® C 系列 SWIR 定焦镜头结构紧凑、重量轻，可作为 TECHSPEC® SWIR 系列定焦镜头的高性价比替代方案。该系列镜头配备较大的最大光圈，并采用针对 900 – 1700nm 波长范围优化的宽带增透镀膜，同时充分考虑了工厂自动化和检测应用中的工作距离与分辨率要求。为在应用目标光谱范围内获得最佳分辨率和性能，建议搭配 SWIR 机器视觉滤光片和 SWIR LED 光源使用。TECHSPEC® C 系列 SWIR 定焦镜头采用高公差制造，可实现更高水平的成像性能和更低的镜头间差异，便于在多个系统中轻松安装。
规格
| Edmund Optics 型号 | 74-055 |
|---|---|
| LUCID SKU: | EOCSW0750 |
| 焦距 | 75 mm |
| 最大传感器规格下的视场 | 5.76mm – 4.32° |
| 畸变 (%) | 0.068 |
| 工作距离 | 500mm – ∞ |
| 镜片数量（组） | 7 (6) |
| 类型 | 定焦镜头 |
| 最大长度 | 98.76 mm |
|---|---|
| 最大传感器规格 | 2/3″ |
| 镀膜 | 900 – 1700nm BBAR |
| 光圈 (f/#) | f/2 – f/16 |
| 接口 | C-Mount |
| 外径 | 48.0 mm |
| 重量 | 362 g |
| 附带固定旋钮 | 共 2 个 |
“`
