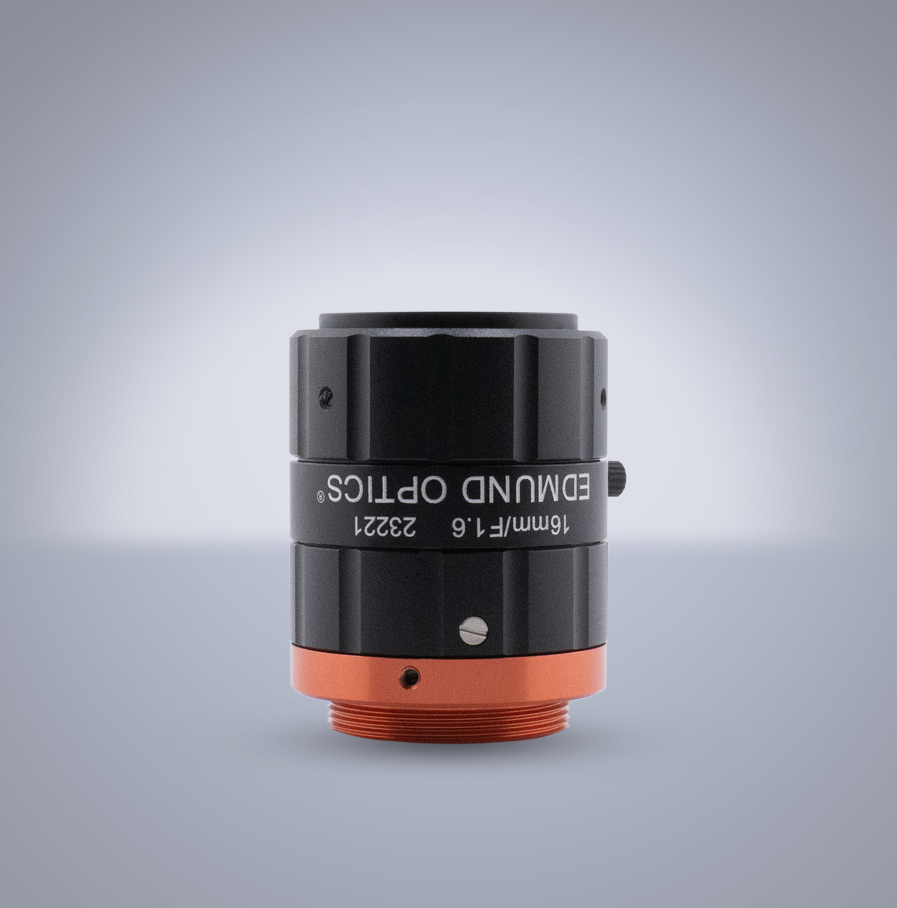

Edmund Optics C-Mount 2/3″ 16mm f/1.6 (C SWIR Series)
TECHSPEC® C 系列定焦 SWIR 镜头结构紧凑、重量轻，是 TECHSPEC® SWIR 系列定焦镜头的经济型替代方案。该系列镜头具有较大的最大光圈，宽带 AR 镀膜针对 900 – 1700nm 波长范围进行了优化，并充分考虑了工厂自动化和检测应用中的工作距离与分辨率要求。为在应用目标光谱范围内获得最佳分辨率和性能，建议搭配 SWIR 机器视觉滤镜和 SWIR LED 照明使用。TECHSPEC® C 系列定焦 SWIR 镜头采用高公差制造，可实现更高的成像性能和更低的镜头间差异，便于在多个系统中进行简单安装。
规格
| Edmund Optics 型号 | 23-221 |
|---|---|
| LUCID SKU: | EOCSW0160 |
| 焦距 | 16 mm |
| 最大传感器规格下的视场 | 31.0mm – 23.4° |
| 畸变 (%) | -0.8 |
| 工作距离 | 100mm – ∞ |
| 镜片数量（组） | 7 (6) |
| 类型 | 定焦镜头 |
| 最大长度 | 40.5 mm |
|---|---|
| 最大传感器规格 | 2/3″ |
| 镀膜 | 900 – 1700nm BBAR |
| 光圈 (f/#) | f/1.6 – f/16 |
| 接口 | C-Mount |
| 外径 | 33.0 mm |
| 重量 | 74 g |
| 附带固定旋钮 | 共 2 个 |
