• 5.3 MP IMX992 CMOS
• 3.2 MP IMX993 CMOS
• 1.3 MP IMX990 CMOS
• 0.3 MP IMX991 CMOS
SWIR 相机:
530万像素索尼IMX992
320万像素索尼IMX993
了解更多信息
立即可用:

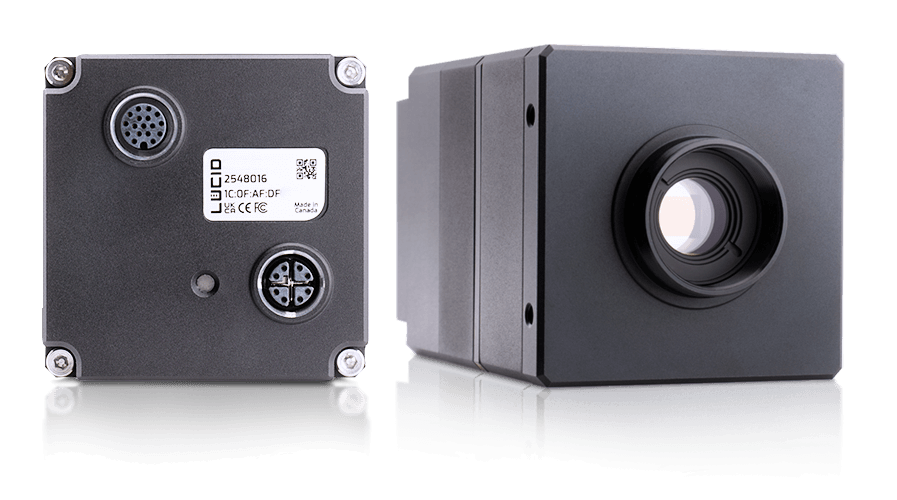

Atlas10 SWIR 10GigE 机器视觉相机，搭载 Sony IMX993 与 IMX992 传感器
隆重推出 Atlas10 10GigE SWIR 相机系列，搭载 Sony 的 IMX992 和 IMX993 SenSWIR 传感器。这两款传感器可在短波红外（SWIR）波段实现高性能成像，其中 IMX992 分辨率为 520 万像素，IMX993 分辨率为 320 万像素。相比 IMX990 和 IMX991 采用的 5 µm 像素尺寸，IMX992 与 IMX993 采用更紧凑的 3.45 µm 像素设计，在保持紧凑传感器尺寸的同时实现更高分辨率，并支持使用 C 接口镜头。结合 Atlas10 平台与 TEC1 制冷技术，这些全新的 SWIR 相机型号可实现低暗电流噪声成像，并提供 IP67 防护等级、主动式传感器校准、坚固耐用的 M12 接口、以太网供电（PoE），以及支持 RDMA（RoCE v2）的 10GigE（1.2 GB/s）高带宽数据传输。
搭载 IMX992 和 IMX993 的 Atlas10 10GigE SWIR 相机，实现高速成像与 TEC1 制冷下的低暗噪声表现
可见光及短波红外相机

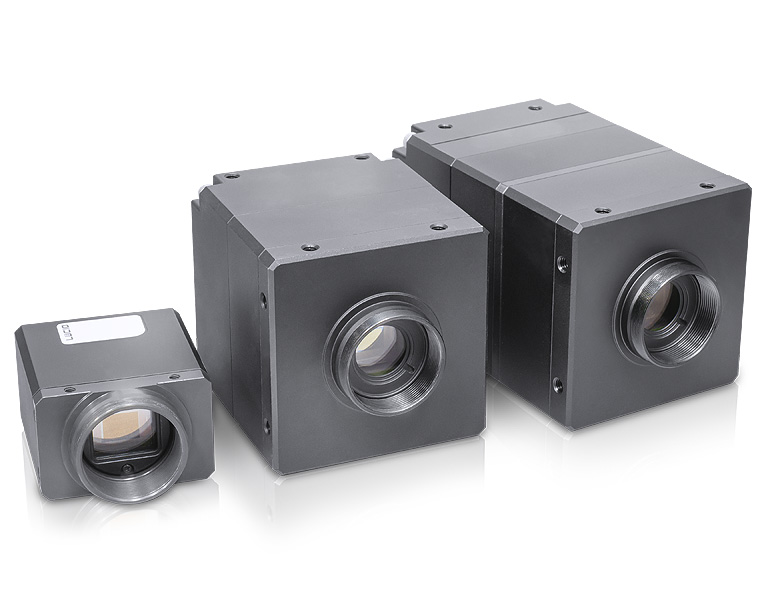

LUCID 的 Atlas、Atlas10、Triton 和 Triton2 SWIR 相机均为符合 IP67 防护等级的 GigE Vision PoE 工业相机，搭载 Sony SenSWIR 高灵敏度宽光谱 InGaAs 传感器，包括 520 万像素 IMX992、320 万像素 IMX993、130 万像素 IMX990 以及 30 万像素 IMX991。这些相机可覆盖可见光与不可见光波段进行成像，并采用微型化像素设计，其中 IMX992 和 IMX993 的像素尺寸为 3.45 µm，IMX990 和 IMX991 的像素尺寸为 5 µm。
相机在短波红外光谱范围内的成像能力，为工业应用带来了更高的检测精度，广泛适用于水果检测与分选、包装检测、红外显微成像、半导体检测、材料分选等应用场景。
LUCID 为用户提供两个独特的 SWIR 红外热像仪系列。Atlas SWIR 专用于全天候流式传输和长时间曝光，可实现最高图像质量。Atlas SWIR 采用集成传感器 TEC、内部散热片和更大的机箱尺寸，无需外部散热片或风扇即可保持稳定的传感器温度。Triton SWIR 以较低的成本优先考虑尺寸和重量，是一款超紧凑型 SWIR 红外热像仪。Triton SWIR 适用于需要灵活地将其集成到较小空间内，并希望为热像仪建立自己的热管理设计的用户。
| Triton SWIR | Atlas SWIR | Triton2 SWIR | Atlas10 SWIR | |
|---|---|---|---|---|
| 图像传感器 | 0.3 MP - Sony IMX991 1.3 MP - Sony IMX990" | 0.3 MP - Sony IMX991 1.3 MP - Sony IMX990" | 3.2 MP - Sony IMX993 5.2 MP - Sony IMX992" | 3.2 MP - Sony IMX993 5.2 MP - Sony IMX992" |
| 相机接口 | GigE | GigE | 2.5GigE | 10GigE |
| IP67 | Yes | Yes | Yes | Yes |
| Power over Ethernet (PoE) | PoE | PoE+ | PoE | PoE+ |
| "热电制冷（TEC）" | 不含 TEC 或散热器，散热由用户自行管理。 | 传感器内置 TEC，并集成散热器。 | 不含 TEC 或散热器，散热由用户自行管理。 | 传感器内置 TEC，并集成散热器。 |
| TEC 默认温度设置 | N/A | +15° C | N/A | +20° C |
| Dark Current | 27,000 e-/s | 4,000 e-/s | 26,800 e-/s | 11,780 e-/s |
以太网口供电(PoE+)
IEEE 802.3at允许通过一根网线来进行供电和数据传输，降低了总体成本，简化了安装和维护。

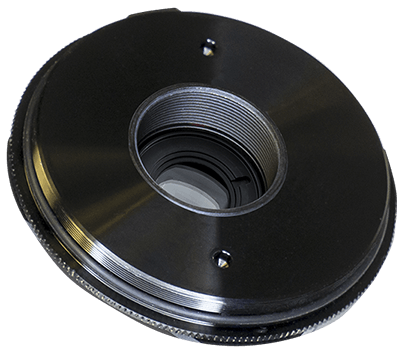

主动光学校准
所有部件都主动对齐, 以最小化图像传感器的倾斜, 旋转, 并将图像传感器的中心置于镜头光轴上。
牢固可靠的M12和M8连接器
设计用于在振动环境中的安全可靠连接和无错误操作，并具有屏蔽以防止电气干扰。
100米网线长度
兼容性价比高的CAT5e, CAT6, CAT6a, CAT7线缆，最大线缆长度100米，适用于千兆以太网带宽。
探索我们的Atlas10 SWIR IP67相机型号
Atlas10 SWIR 是一款符合 Factory Tough 设计理念的 IP67 工业相机，配备高性能传感器制冷系统，专为在 -20 至 55°C 的工业环境中实现可靠运行和稳定成像性能而设计。Atlas10 集成单级热电制冷传感器冷却系统（TEC1），并配有内部散热器和更大尺寸的相机机身，可在数据流传输过程中将传感器温度稳定保持在 20°C，从而实现低暗电流成像。如需深入了解各型号的技术规格，请点击下方的部件编号。
| 型号 | 百万像素 | 分辨率 | 帧率 | 芯片 | 靶面尺寸 | 像元尺寸 | 冷却技术 | 快门 | 镜头接口 | 灵敏度范围 | 接口 |
|---|---|---|---|---|---|---|---|---|---|---|---|
 ASX053S-WC | 5.2 MP | 2560 x 2048 px | 119.6 fps | Sony IMX992 InGaAs | 1/1.4“ | 3.45 µm | TEC1, 内部散热片 | Global | C | 400nm - 1700nm (黑白) | M12 10GigE Vision |
| ASX032S-WC | 3.2 MP | 2048 x 1536 px | 170 fps | Sony IMX993 InGaAs | 1/1.8“ | 3.45 µm | TEC1, 内部散热片 | Global | C | 400nm - 1700nm (黑白) | M12 10GigE Vision |

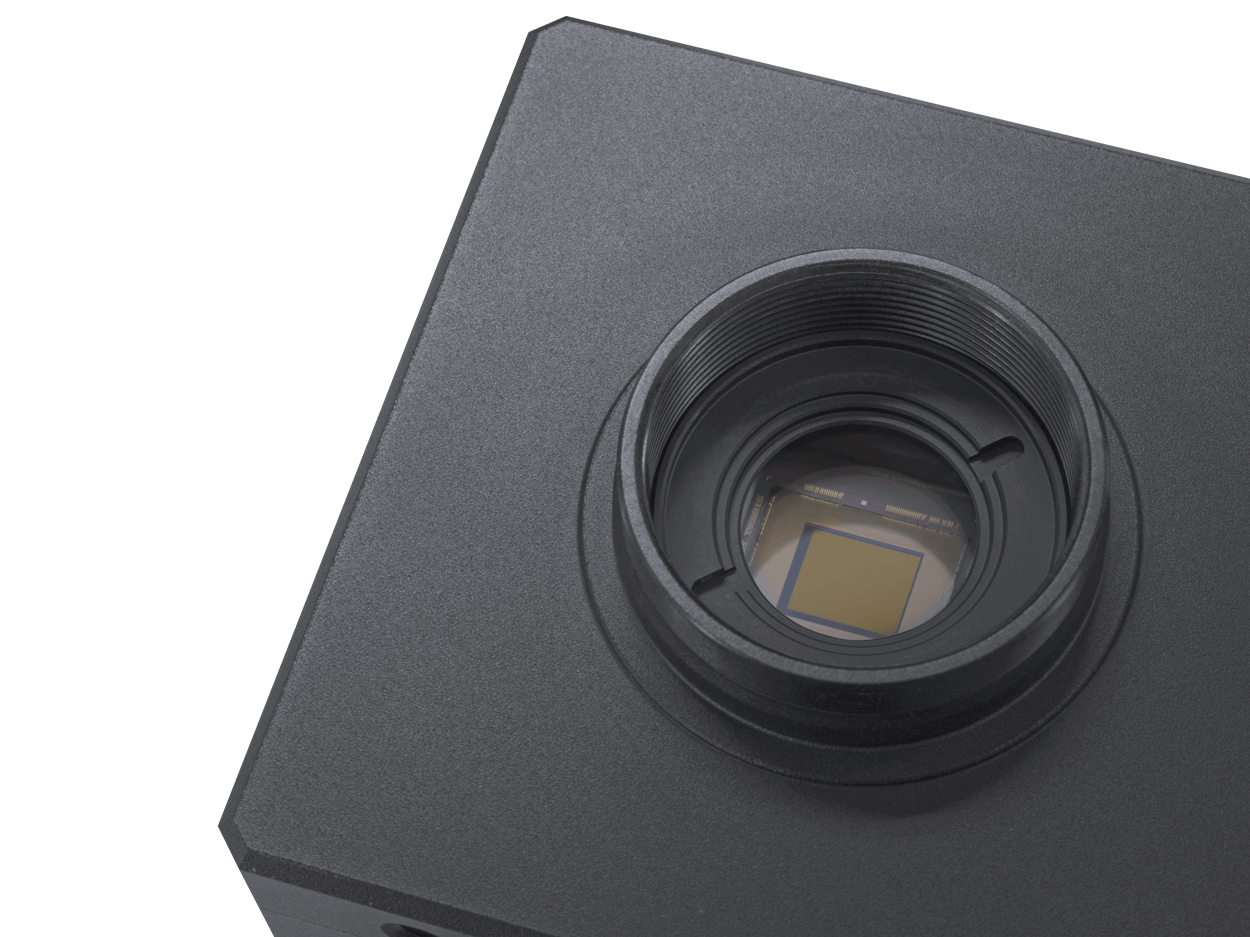

探索我们的Atlas SWIR IP67相机型号

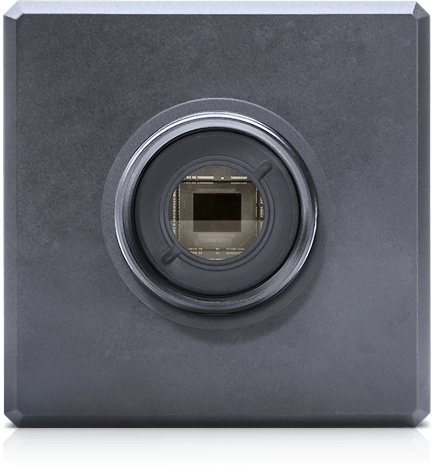

Atlas SWIR 是一款符合 Factory Tough 设计理念的 IP67 工业相机，配备高性能传感器制冷系统，专为在 -20 至 50°C 的工业环境中实现可靠运行和稳定成像性能而设计。Atlas 集成单级热电制冷传感器冷却系统（TEC1），并配有内部散热器和更大尺寸的相机机身，可在数据流传输过程中将传感器温度稳定保持在 15°C，从而实现低暗电流成像。如需深入了解各型号的技术规格，请点击下方的部件编号。

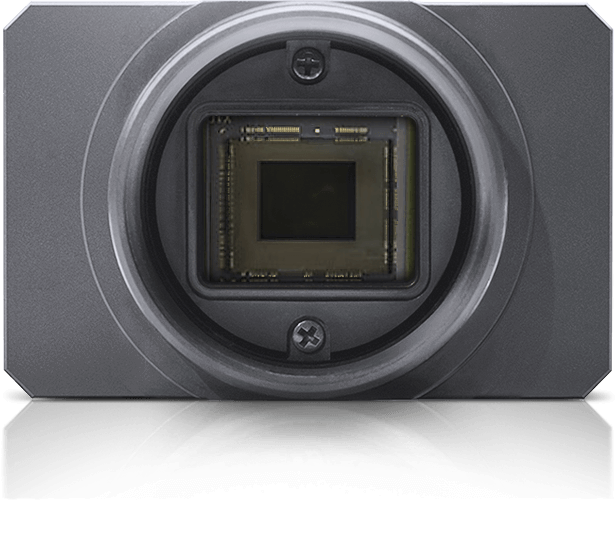

探索我们的Triton SWIR IP67相机型号
Triton2 和 Triton SWIR 相机具备与 Atlas SWIR 相同的 Factory Tough IP67 特性，但不包含内部制冷组件。Triton 系列相机未集成 TEC1 制冷装置或大型内部散热器，因此机身更加紧凑且更具成本优势。不过，用户需要自行设计和管理相机的散热方案。该系列相机适用于希望获得最大设计灵活性，并对热管理方案拥有完全控制权的用户。如需深入了解各型号的技术规格，请点击下方的部件编号。
| 型号 | 百万像素 | 分辨率 | 帧率 | 芯片 | 靶面尺寸 | 像元尺寸 | 冷却技术 | 快门 | 镜头接口 | 灵敏度范围 | 接口 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TRT053S-WC | 5.2 MP | 2560 x 2048 px | 49.4 fps | Sony IMX992 InGaAs | 1/1.4“ | 3.45 µm | 不包括冷却 | Global | C | 400nm - 1700nm (黑白) | M12 2.5GigE Vision |
| TRT033S-WC | 3.2 MP | 2048 x 1536 px | 80.3 fps | Sony IMX993 InGaAs | 1/1.8“ | 3.45 µm | 不包括冷却 | Global | C | 400nm - 1700nm (黑白) | M12 2.5GigE Vision |
| TRI013-WC | 1.3 MP | 1280 x 1024 px | 84.9 fps | Sony IMX990 InGaAs | 1/2“ | 5 µm | 不包括冷却 | Global | C | 400nm - 1700nm (黑白) | M12 GigE Vision |
| TRI003-WC | 0.3 MP | 640 x 512 px | 256 fps | Sony IMX991 InGaAs | 1/4“ | 5 µm | 不包括冷却 | Global | C | 400nm - 1700nm (黑白) | M12 GigE Vision |

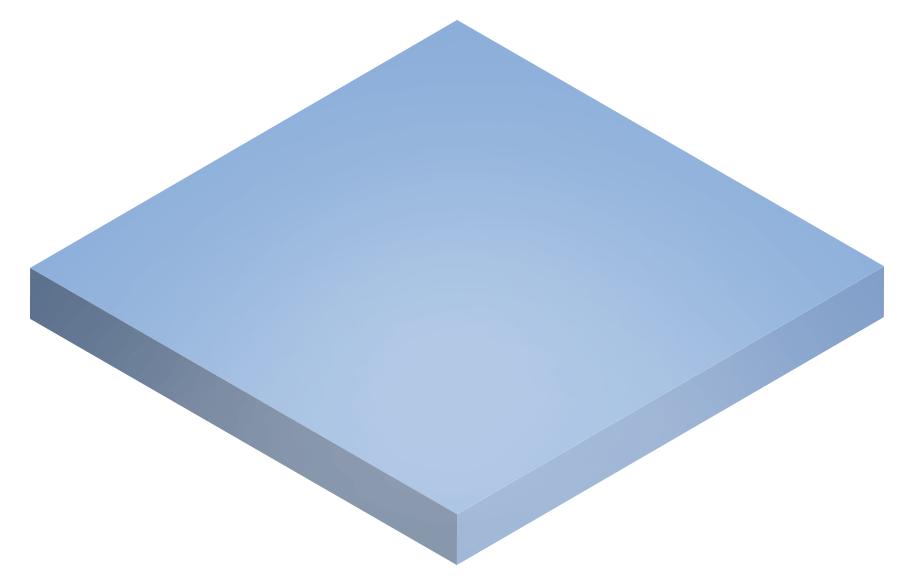

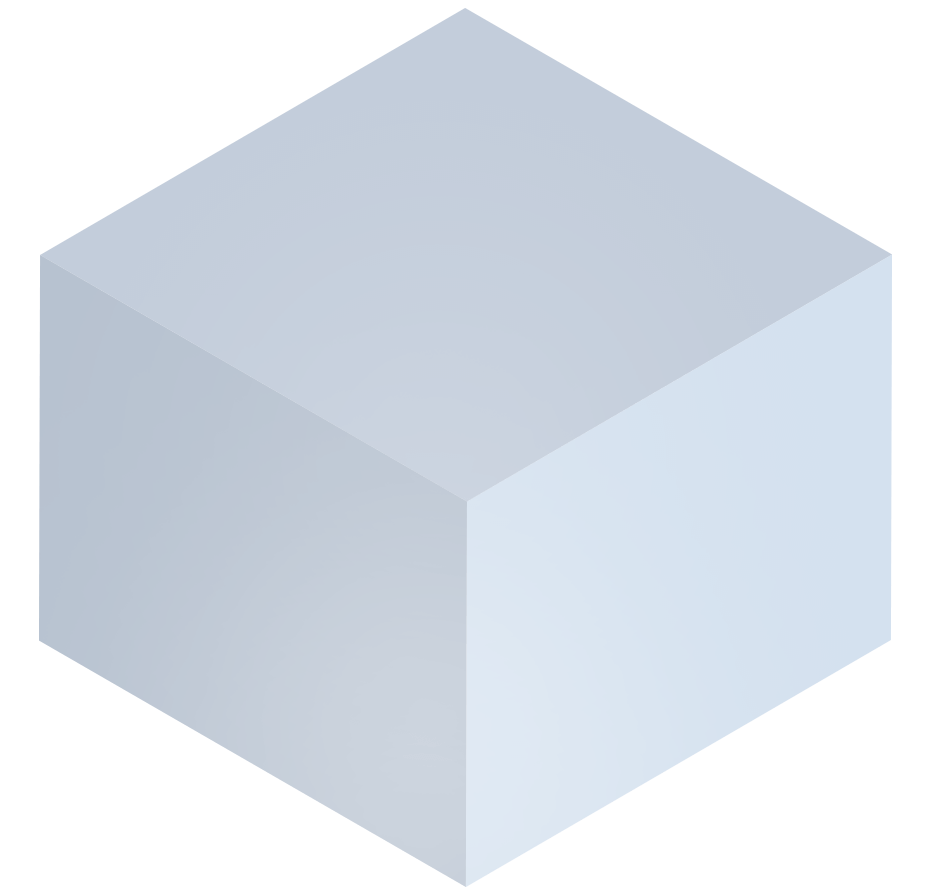

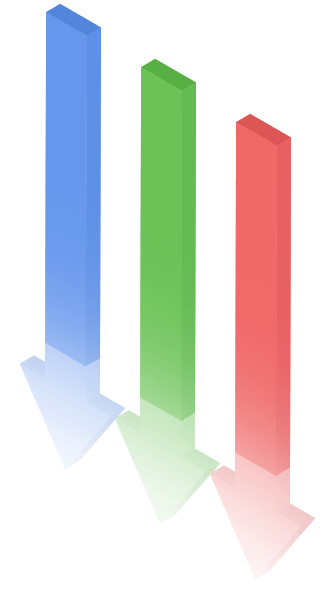

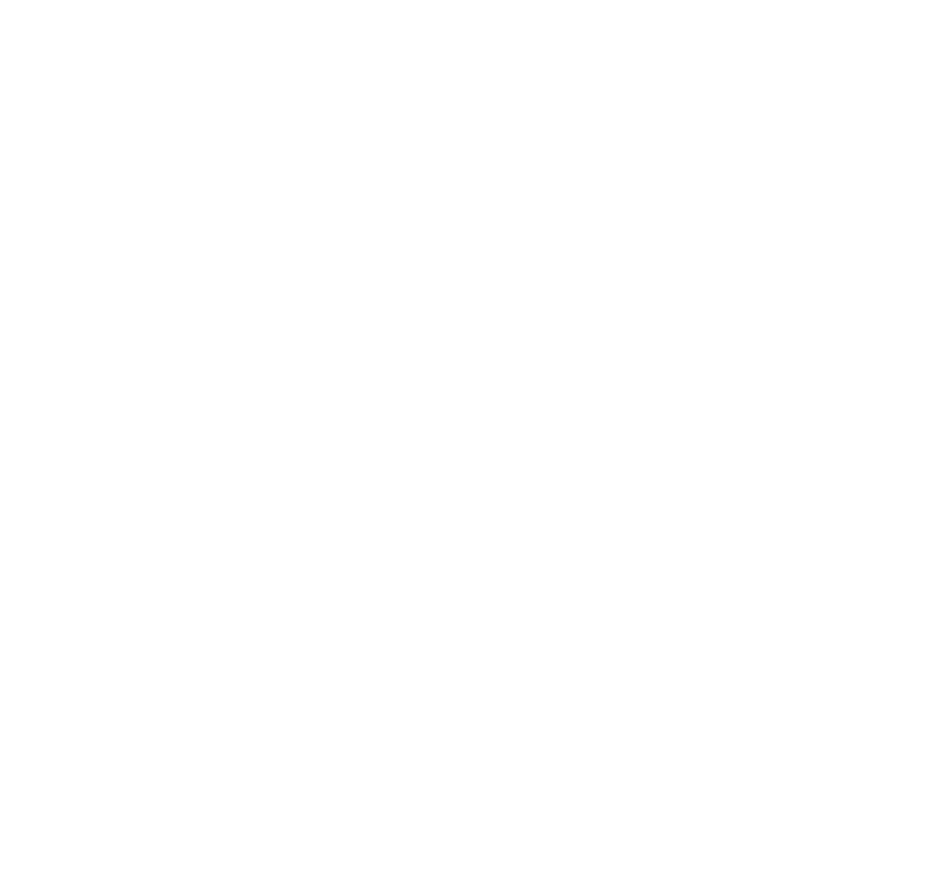

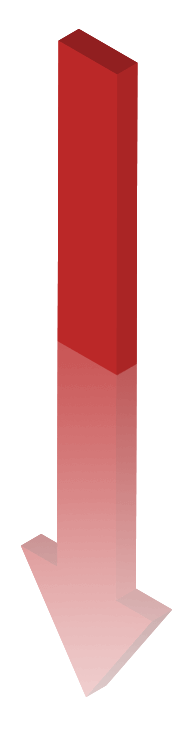

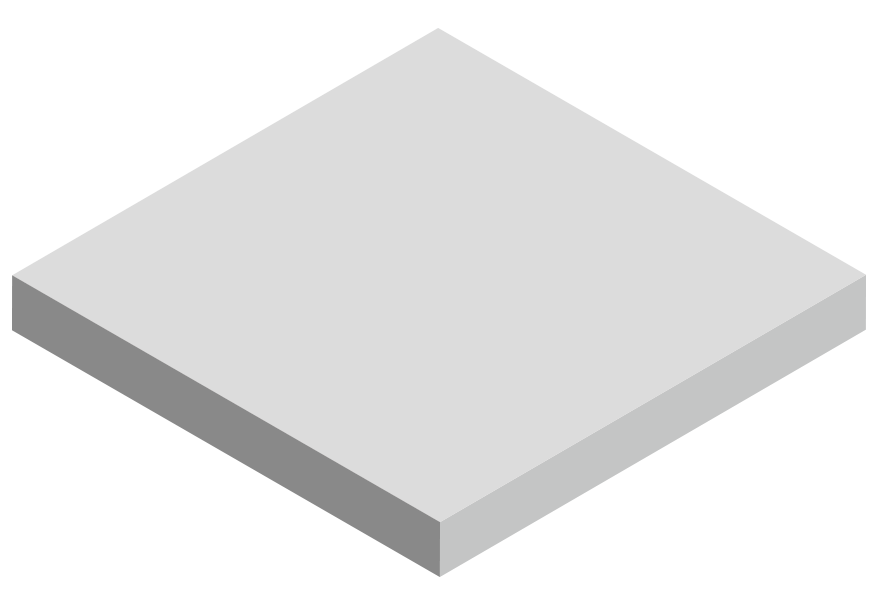

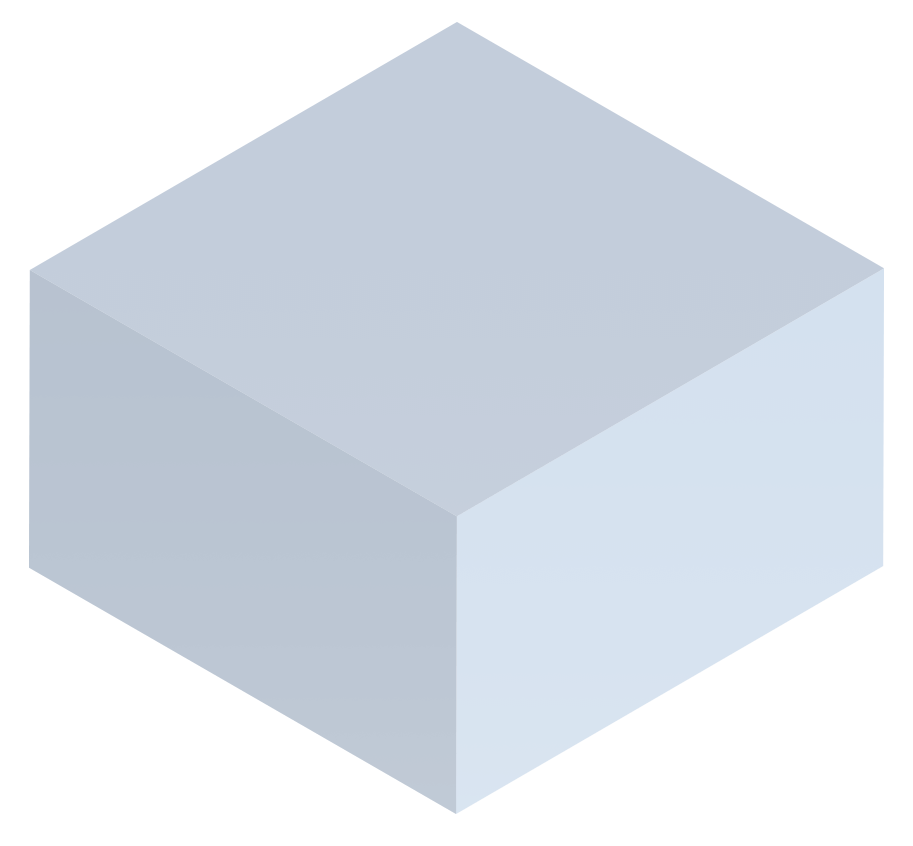

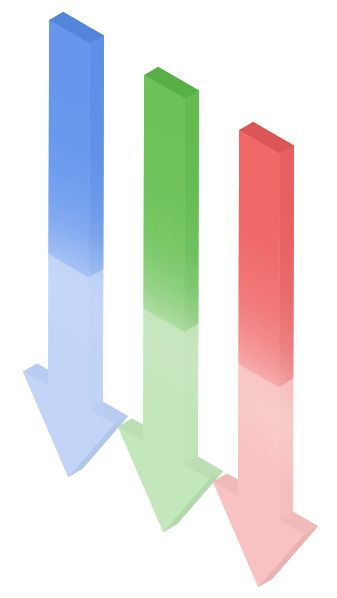

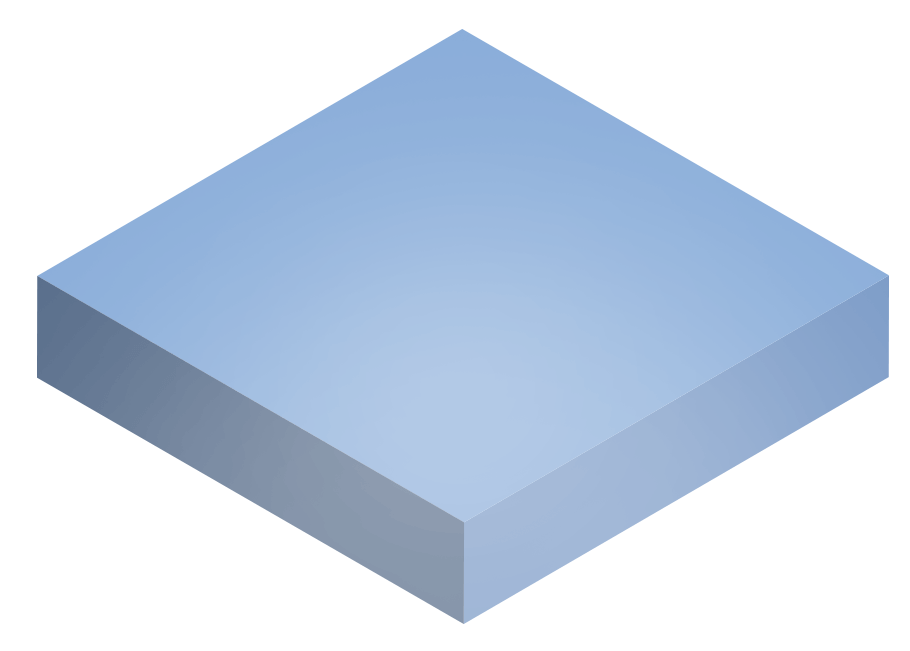

先进的SWIR像素技术

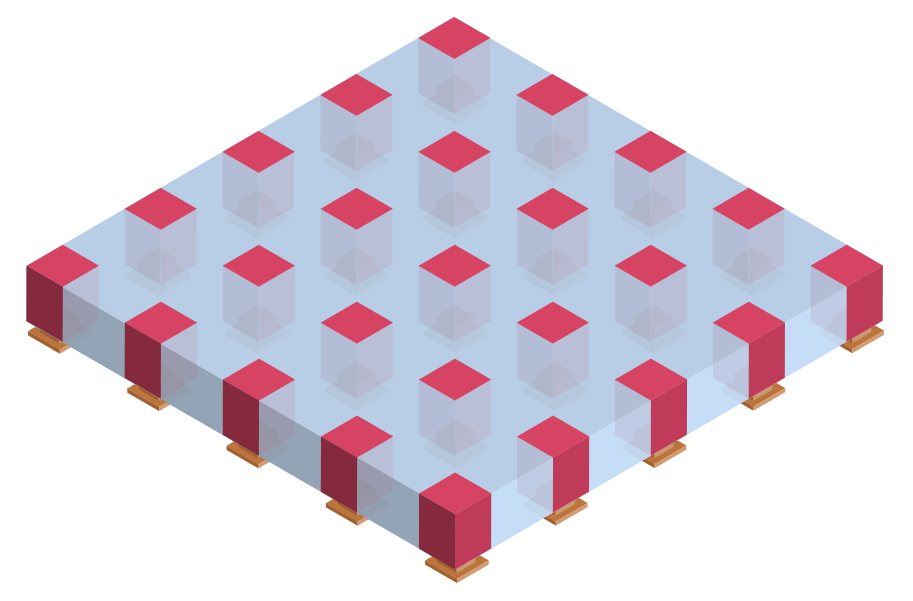

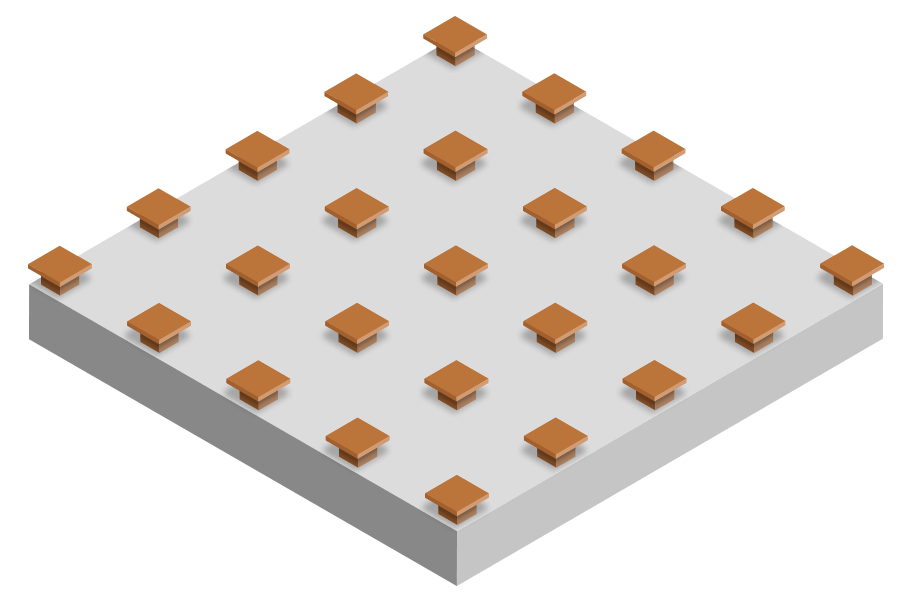

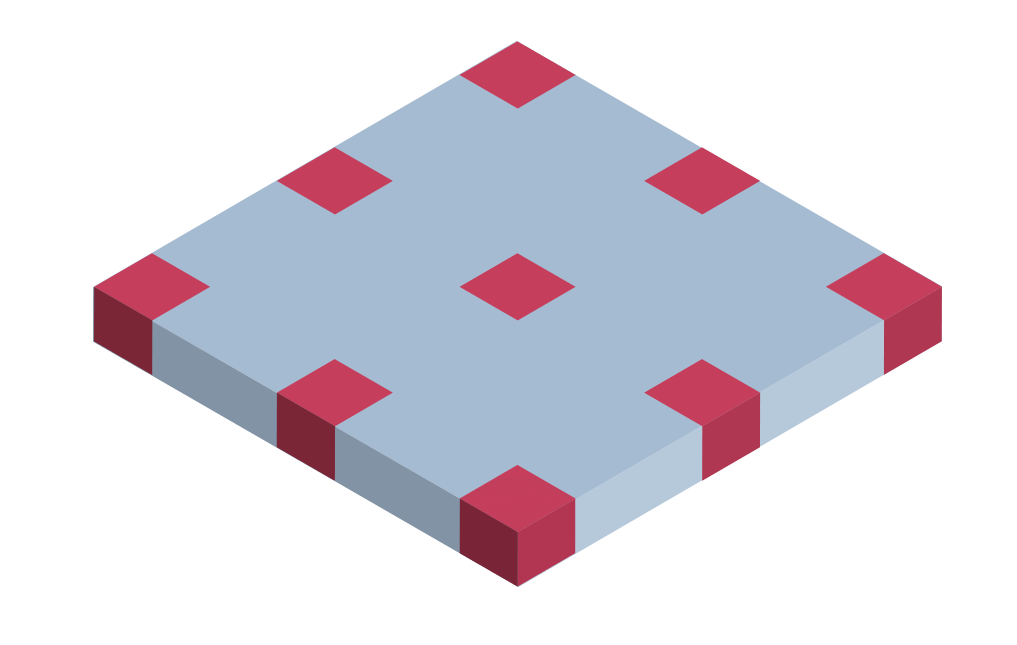

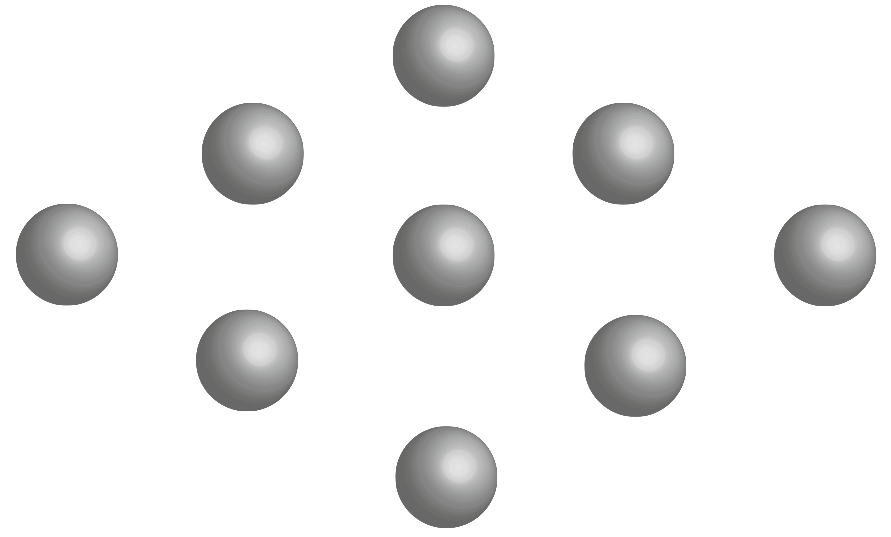

传统InGaAs传感器的Bump和Bonding贴装工艺
SWIR对水很敏感，可以用来检测水果和蔬菜中的水分。水分水平的差异可以表现为农产品的擦伤。在上面的例子中，正常波长(左)无法检测到任何擦伤，但SWIR可以检测到苹果的擦伤(右)。
颜色和形状相似的不同物体很难区分。SWIR波长的吸收和反射取决于物体的材料(右图)。这可以用来探测可能使用可见光探测不到的异物(左图)。
因为硅在波长1150nm左右会变得半透明，所以SWIR可以用来检测硅晶片(右图)。虽然可见光可以用来帮助检测晶圆片正面的问题(左)，但SWIR可以让外部物体或缺陷更容易显示在晶圆片正面和背面。
某些物质在可见光谱中加热时不会变色(左图)。SWIR对于探测物体从100°C到1600°C的温度变化更为敏感(右图)。
相机暴露在电磁噪声、静电放电、电涌、电压波动和电流辐射中。这是为了确保在工业环境中使用时，设备将按照预期运行，不会出现故障。
测试和认证的冲击(x/y/z)，碰撞(x/y/z)，和振动(x/y/z，随机和正弦)。测试可达20G冲击，4.9G随机振动，10G正弦振动。
作用于持续一致成像性能的热电冷却(TEC)
相对暗电流
Atlas SWIR相机配备了集成的单级热电传感器冷却器(TEC1)，以获得更高的图像质量和更大的工作温度范围。TEC1提供高达30°C的Delta T。此外，Atlas SWIR IP67相机集成了一个内部散热器，以快速散热传感器的热量到相机外壳。TEC，结合内部散热器和铝外壳设计，允许在-20到50°C外壳温度之间具有一致的成像性能。
