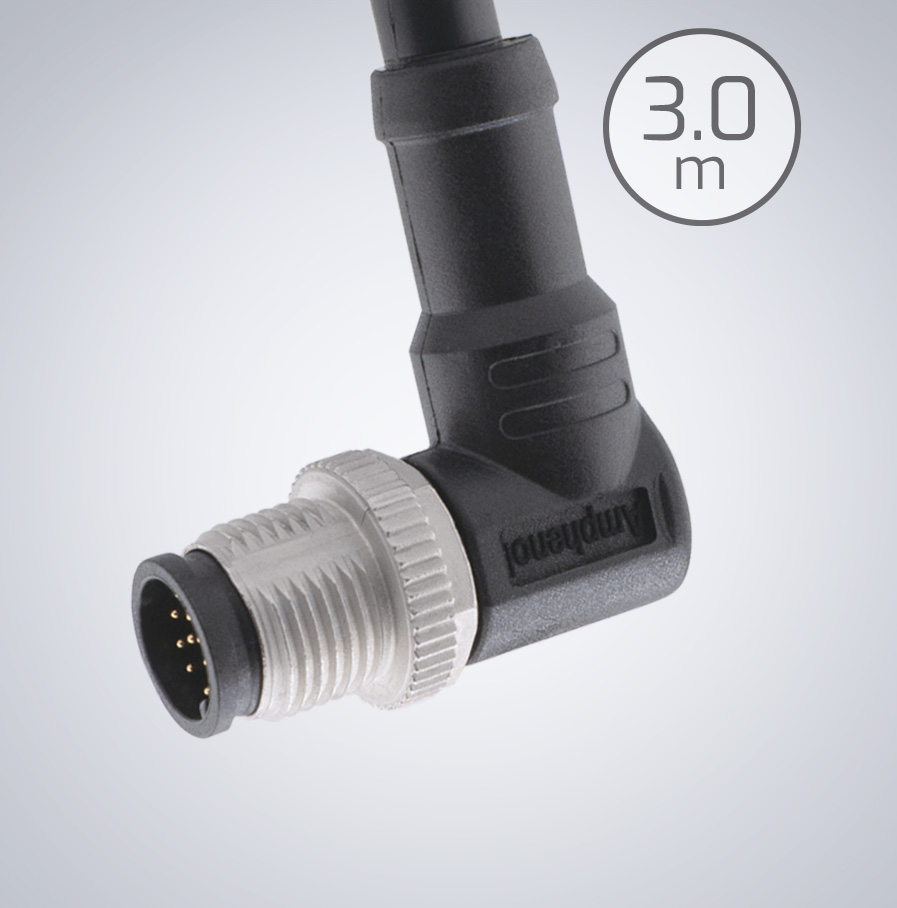

M12 GPIO 17针电缆【直角，上出线】– 3.0米（Amphenol）

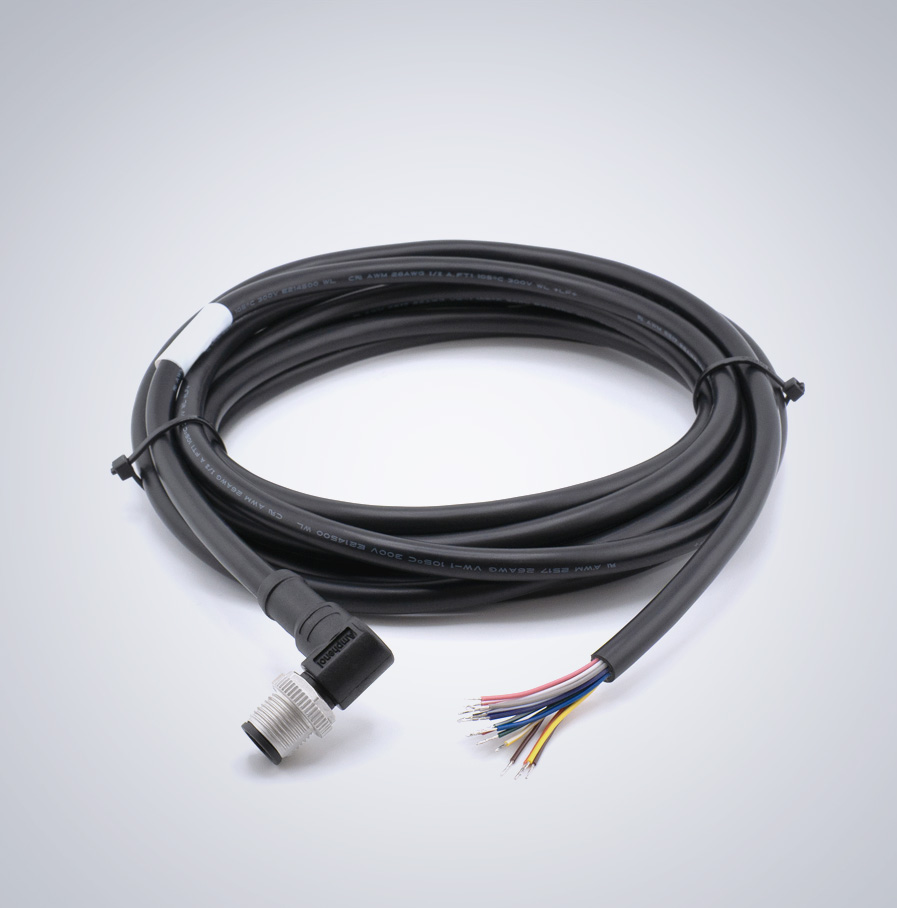

该 17 针 GPIO 线缆（P/N: GPIO-M12-3M-RA2-A）长度为 3 米，一端为 17 针 M12 连接器插头，另一端预剥线 5 mm，便于焊接或直接连接至接线端子。该直角线缆向上弯折。兼容配备 17 针 M12 GPIO 接口的相机。应用说明：LUCID 相机的 GPIO 使用（GPIO 引脚定义、功能及触发控制）
规格
| 连接器类型 | M12 17针公头连接器（IEC-61076-2-101） |
|---|---|
| IP 等级 | M12 连接器为 IP68 |
| 长度 | 3.0m (9.84 ft) |
| 重量 | 222g |
| 线序 | 17 芯绞合导线： Red 1 Brown 2 Orange 3 Purple 4 Black 5 Blue 6 Yellow 7 Green 8 Pink 9 Grey 10 White 11 Green/White 12 Yellow/White 13 Brown/White 14 Purple/White 15 Grey/White 16 Pink/White 17 |
| AWG 规格 | 26 AWG |
| 工作温度 | -5°C 至 105°C |
