M12 GPIO 17针（Amphenol）1.0米电缆

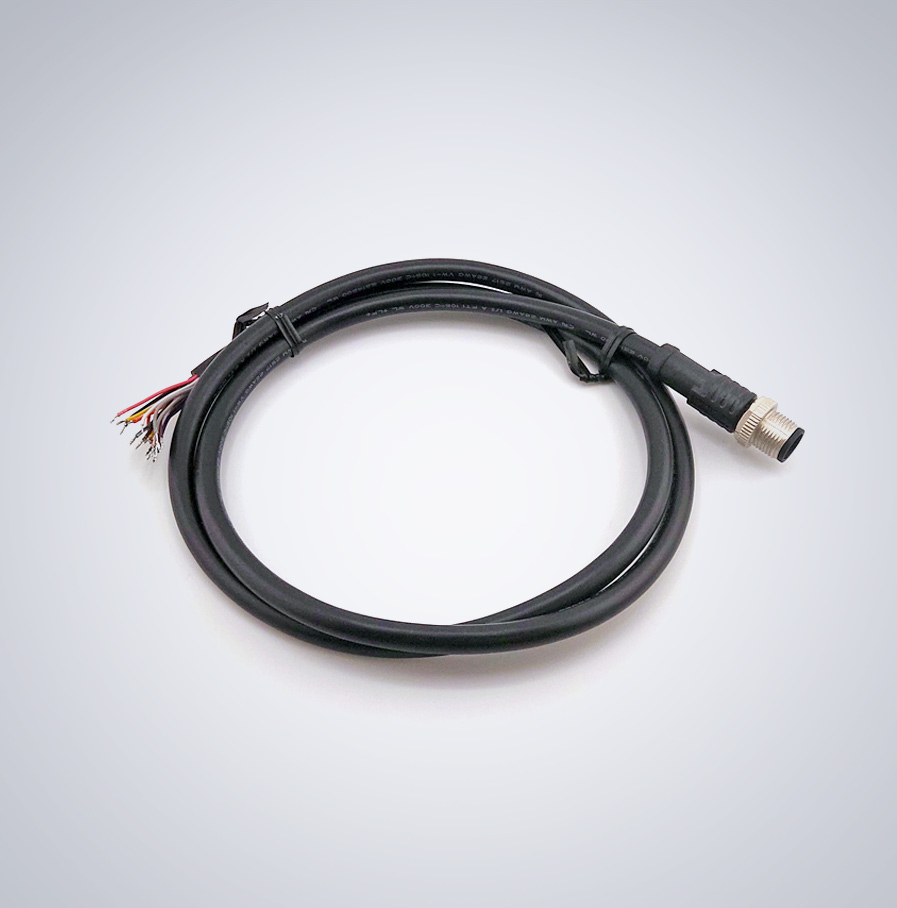

该 17 针 GPIO 线缆（P/N: GPIO-M12-1M-A）长度为 1 米，一端为 17 针 M12 连接器插头，另一端预剥线 5 mm，便于焊接或直接连接至接线端子。应用说明：LUCID 相机的 GPIO 使用（GPIO 引脚定义、功能及触发控制）
规格

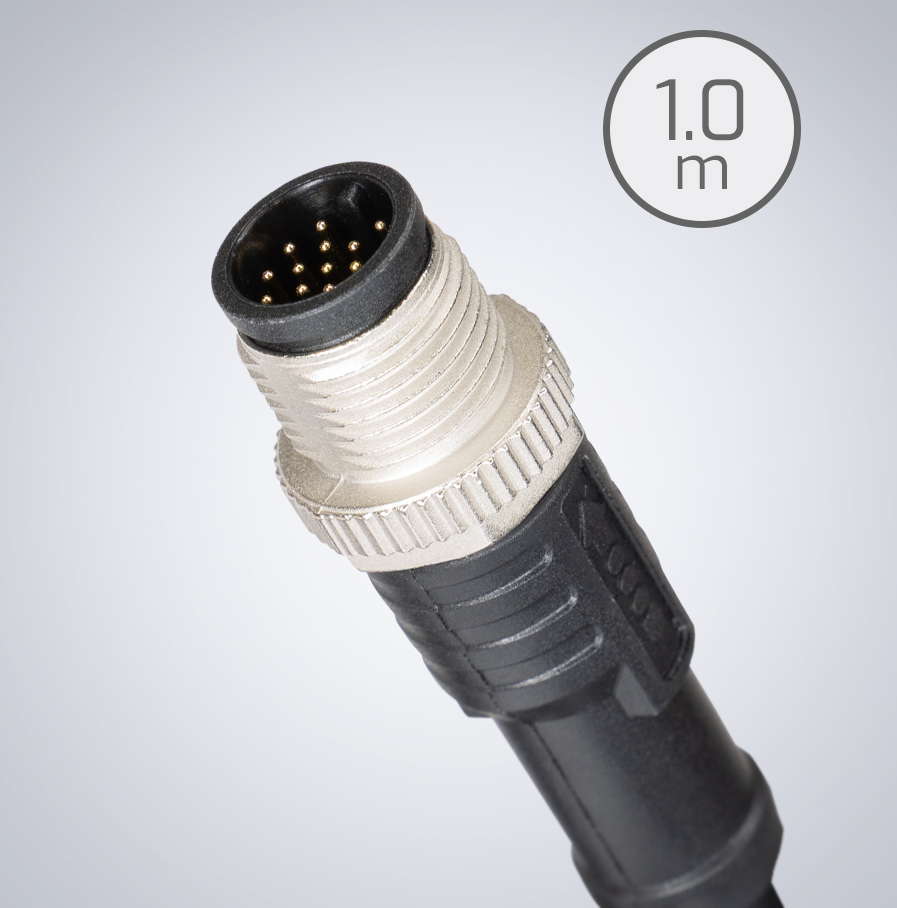

| 连接器类型 | M12 17针公头连接器（IEC-61076-2-101） |
|---|---|
| IP 等级 | M12 连接器为 IP68 |
| 长度 | 1.0m (3.28 ft) |
| 重量 | 79g |
| 线序 | 17 芯绞合导线： Red 1 Brown 2 Orange 3 Purple 4 Black 5 Blue 6 Yellow 7 Green 8 Pink 9 Grey 10 White 11 Green/White 12 Yellow/White 13 Brown/White 14 Purple/White 15 Grey/White 16 Pink/White 17 |
| AWG 规格 | 26 AWG |
| 工作温度 | -5°C 至 105°C |
