规格
| 传感器特性 | |
|---|---|
| 传感器型号 | Gpixel GMAX4002 CMOS |
| 快门类型 | Global |
| 靶面尺寸 | 9.5 mm (Type 1/1.7″) |
| 分辨率 | 2048 × 1200 px，2.4 MP |
| 像元尺寸 | 4.0 µm (H) × 4.0 µm (V) |
| 帧率* | 45.7 FPS @ 2.4 MP |
| 物理特性 | |
|---|---|
| 尺寸 | 28 × 28 × 28.4 mm |

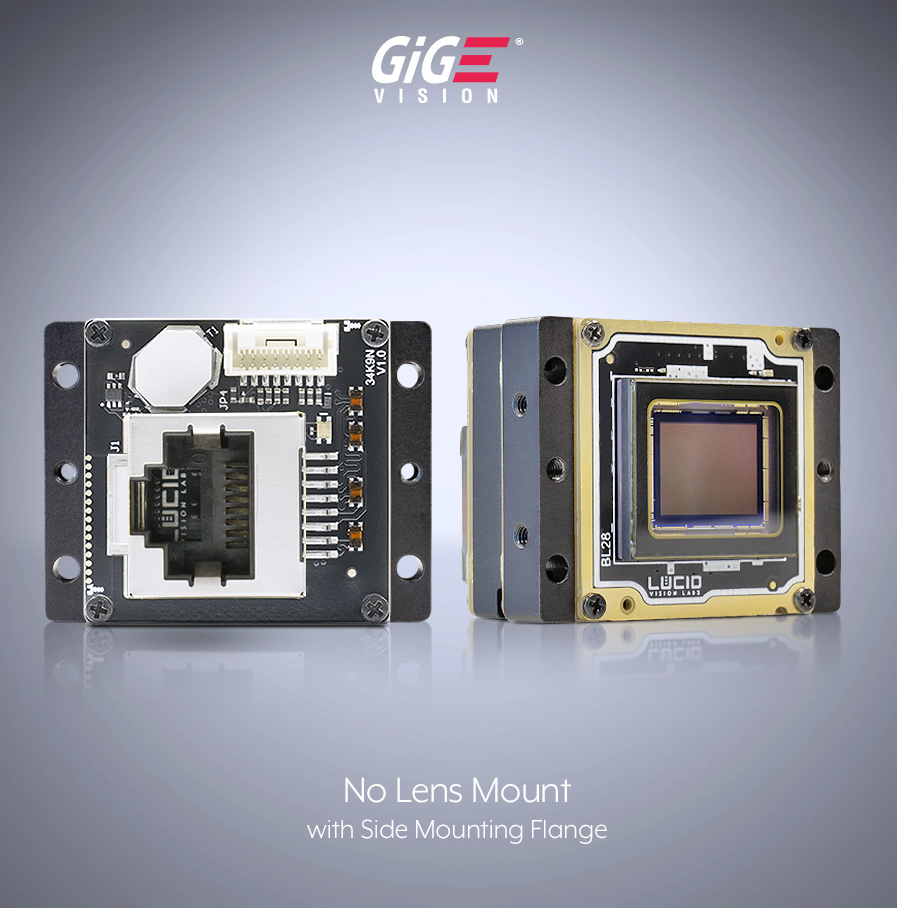

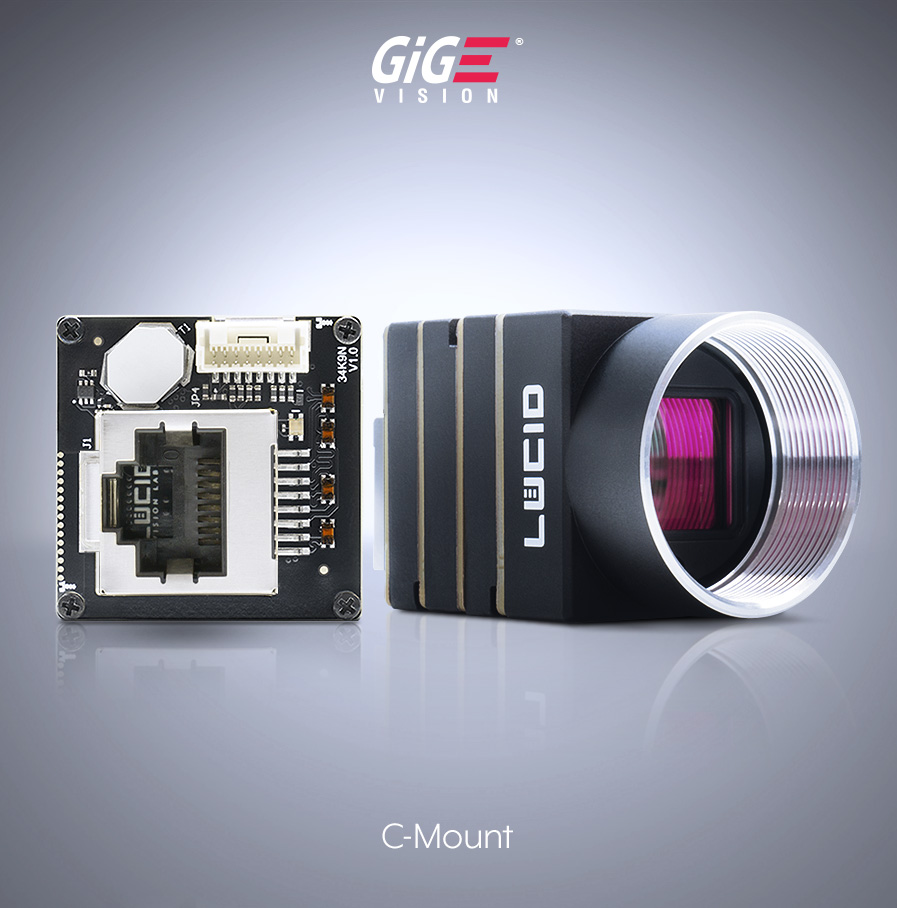

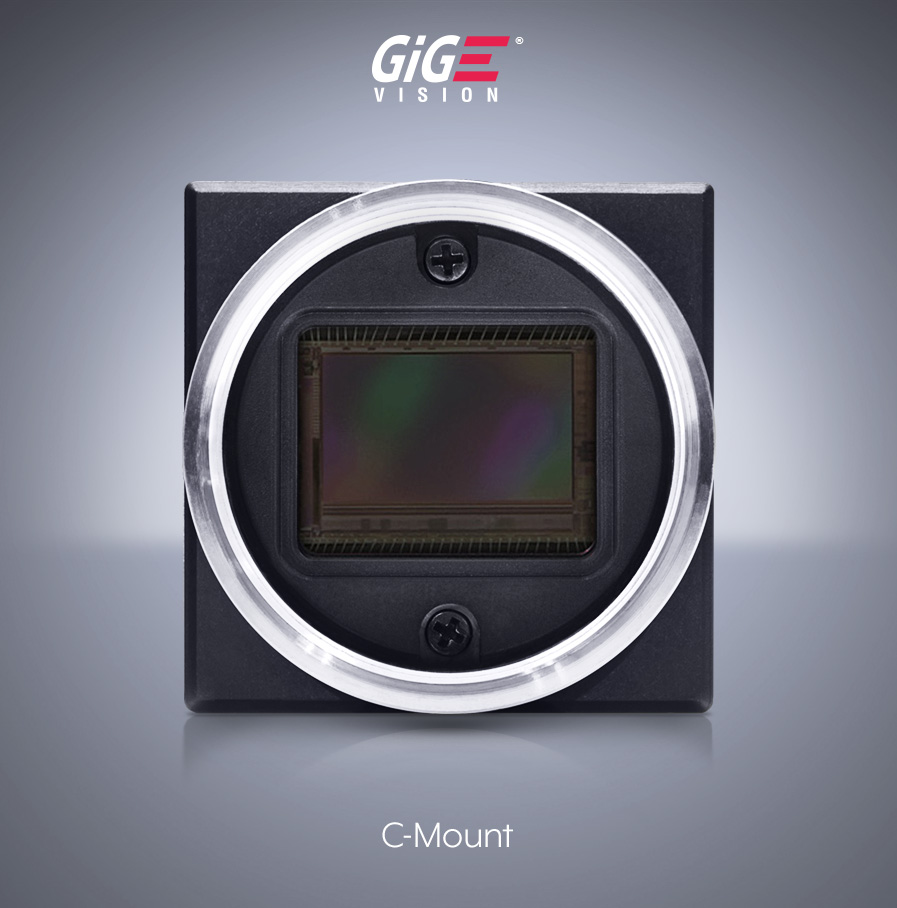

| 镜头接口 | C-Mount / No Lens Mount / No Lens Mount with Flange / C-Mount Extended Head |
| 重量 | 39 g |
| 接口和电源信息 | |
|---|---|

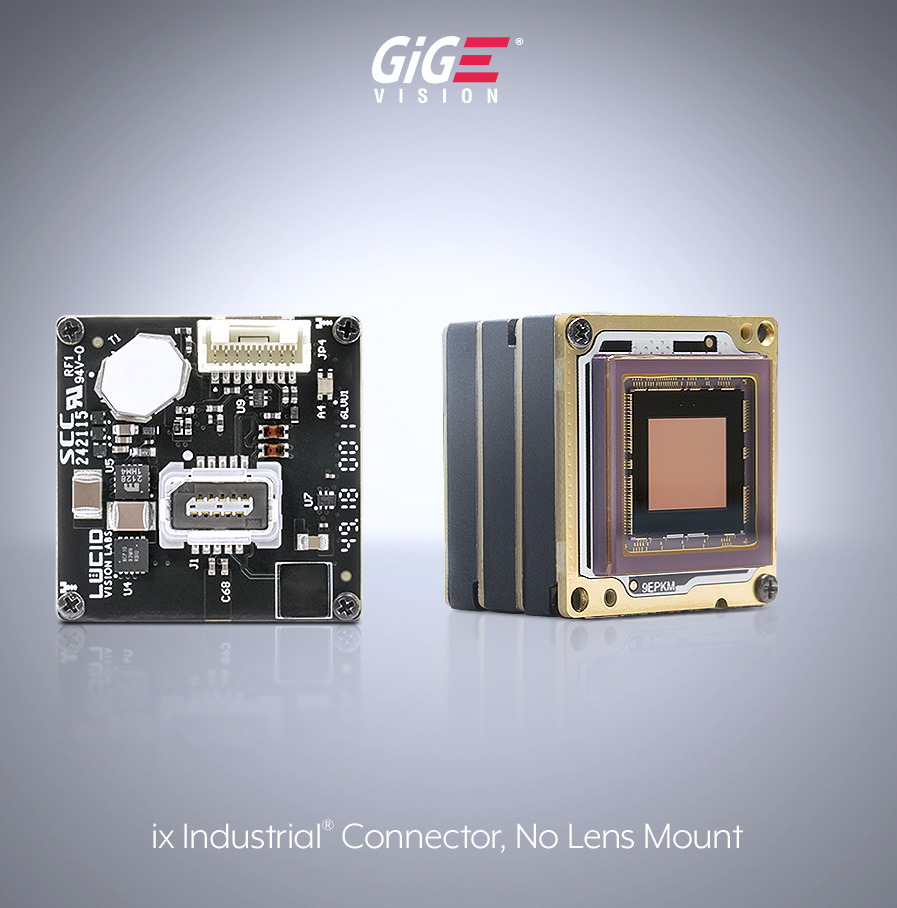

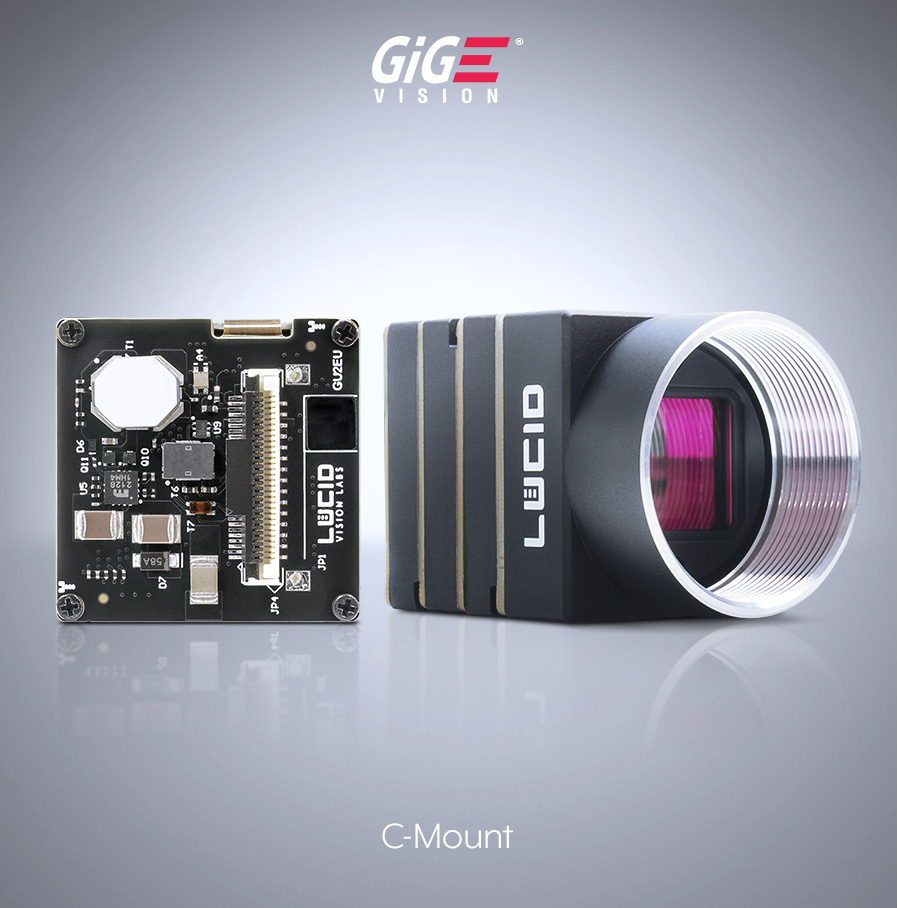

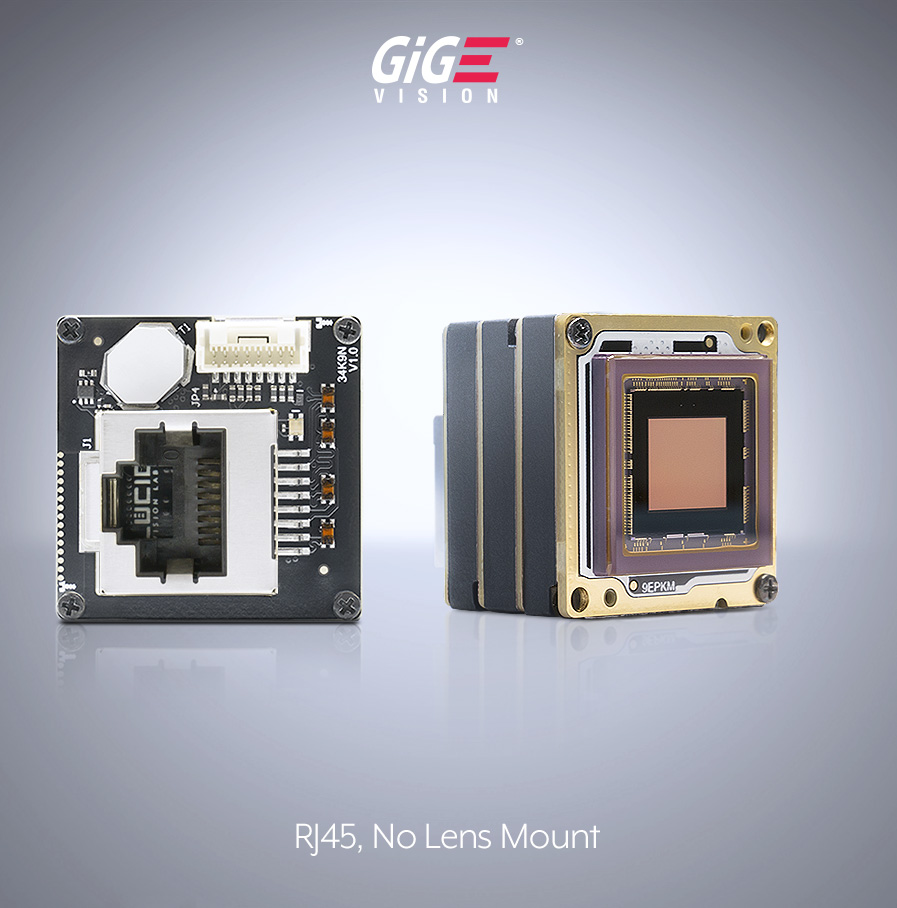

| 数据接口 | 1000BASE-T RJ45, PoE ix Industrial, PoE FFC, PoE |
| GPIO 接口 | 8-pin JST connector |
| 光耦隔离 I/O | 1 路输入，1 路输出 |
| 非隔离 I/O | 2 路双向 |
| 供电要求 | PoE (IEEE 802.3af)，或外部 12–24 VDC 供电 |
| 功耗 | 3.5 W（PoE 供电），3 W（外部供电） |
*最大帧率基于预留 10% 设备链路吞吐量用于数据包重传。括号 () 中的帧率基于 0% 设备链路吞吐量储备。LUCID 建议预留 10% 以确保数据流可靠性。
| 成像特性 | |
|---|---|
| 图像缓存 | 128 MB |
| 图像处理 | Gain, gamma, black level, white balance, LUT, CCM, pixel correction, hue, saturation, color space conversion |
| 像素格式 | Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411, QOI_Mono8, QOI_BayerRG8, QOI_RGB8, QOI_BGR8, QOI_YCbCr8 |
| 压缩 | QOI |
| 图像模式 | Vertical and horizontal flip, ROI |
| ADC | 12 bit |
| 增益范围 | 0 dB 至 11.6 dB（模拟 + 数字） |
| 曝光时间 | 11.06 µs 至 10 s |
| 相机功能 | |
|---|---|
| 用户配置集 | 1 个默认配置集，2 个用户自定义配置集 |
| 文件系统容量 | 16 MB |
| Chunk 数据 | Image, CRC, histogram stats, timestamp, line status, sequencer set, pixel format, width/height, offset X/Y, pixel dynamic range min/max, gain, black level, exposure time |
| 事件数据 | Acquisition start/end, exposure start/end, line rise/fall, error |
| 计数器与定时器 | 2 个计数器，2 个定时器 |
| 序列器 | Exposure time, gain |
| 同步方式 | Software trigger, hardware trigger, PTP（IEEE 1588） |
| 标准和认证 | |
|---|---|
| 标准 | GigE Vision v2.0 |
| 认证 | CE, KC, FCC, RoHS, REACH, WEEE |
| 存储温度 | -30 至 60°C |
| 工作温度 | -10 至 55°C（环境温度） |
| 湿度 | 20% ~ 80%（相对湿度，无冷凝） |
| 抗冲击与振动 | DIN EN 60068-2-27, DIN EN 60068-2-64 |
| 工业 EMC 抗扰度 | DIN EN 61000-6-1 ESD 4 kV |
| 质保 | 3 年 |
